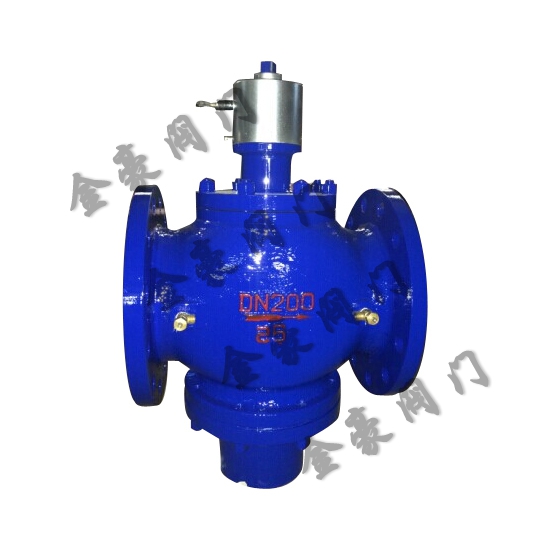

一、ZL47F自力式流量平衡閥概述:
ZL47F-16型自力式流量平衡閥主要是一個自動調節閥瓣和手動調節閥瓣組成。利用介質自身的壓力變化為動力,自動調節支管路流量的平衡,準確穩定流量,同時具有開度指示,鎖定、關閉等功能。適用于“供熱、空調等非腐蝕性介質的流量控制。運行一次性調節,即可使系統流量自動恒定在要求的設定值。
二、ZL47F自力式流量平衡閥工作原理:
ZL47F自力式流量平衡閥是跟據系統工況變動而自動變化阻力系數,在一定的壓差范圍內,可以有效地控制通過的流量保持一個常值,即當閥門前后的壓差增大時,通過閥門的自動關小的動作能夠保持流量不增大,反之,當壓差減小時,閥門自動開大,流量仍照保持恒定。
三、ZL47F自力式流量平衡閥(帶鎖)主要技術參數:
公稱壓力(MPa) | 殼體試驗壓力(MPa) | 適用溫度 | 適用介質 |
1.6 | 2.4 | 100 | 水、油等非腐蝕性液體 |

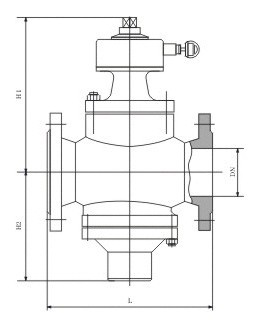

四、ZL47F自力式流量平衡閥(帶鎖)主要連接尺寸
公稱通徑 (mm) | 尺寸 | ||
L | H1 | H2 | |
15 | 110 | 122 | 70 |
20 | 110 | 122 | 70 |
25 | 115 | 137 | 74 |
32 | 160 | 182 | 91 |
40 | 200 | 191 | 147 |
50 | 215 | 197 | 147 |
65 | 230 | 205 | 154 |
80 | 275 | 259 | 181 |
100 | 290 | 268 | 211 |
125 | 315 | 334 | 227 |
150 | 350 | 357 | 260 |
200 | 430 | 407 | 303 |
250 | 520 | 452 | 367 |
300 | 635 | 486 | 430 |
350 | 670 | 555 | 495 |
