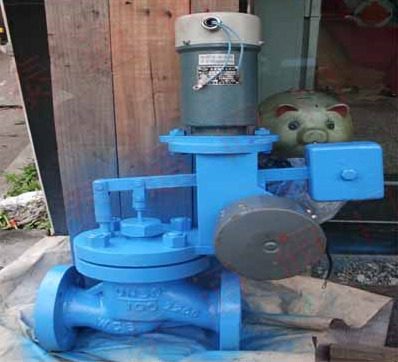

產品名稱： | J041H快速啟閉閥 |
產品型號： | J041H |
品牌： | 金豪閥門 |
J041H快速啟閉閥概述此閥快速啟閉由MQ1型牽引電磁鐵，MFJI-4.5閥用交流電磁鐵、杠桿、重錘、兩個YBLX-K1/111型行程開關和掛鉤等件組成。當MQ1型牽引電磁鐵得電 (即開閥)時，將杠桿抬起，杠桿抬到掛鉤件缺口處，閥開到位，這時上行程開關處于壓合狀態。
一、用途：
氣動快啟閥用于鍋爐油、水、汽系統中作為自動快速切斷介質的裝置。
二、J041H快速啟閉閥工作原理：
氣開式閥靠彈簧力作用閥門處于關閉狀態，氣關式閥靠彈簧力作用閥門處于開啟狀態，兩種閥均以0.49MPa壓縮空氣為動力，閥前都裝有一個二位四通閥，動作原理：
1.氣開式閥門：壓縮空氣經空氣濾氣器、電磁閥進入氣缸的下方，推動活塞、壓縮彈簧，使推桿上移，閥門開啟。
2.氣關式閥門：壓縮空氣經空氣濾氣器、電磁閥進入氣缸的上方，推動活塞、壓縮彈簧，使推桿下移，閥門關閉。
三、注意事項：
1.閥門必須垂直安裝，介質按閥門箭頭指示方向流入。
2.活塞缸內必須洗清干凈，決不許有污物，以免影響活塞上、下正常工作。
氣動快啟閥（氣關式）
快速啟閉閥型號： J041Y/H
公稱通徑：DN15-DN150
公稱壓力：PN1.6-PN16.0MPa
適用溫度：≤425℃
適用介：蒸、油品等MFJI-4.5閥用交流電磁鐵得電（即關閥）時，由電磁鐵頂桿推動掛鉤位移，使杠桿和掛鉤缺口脫離，在重錘作用下，使閥門關閉，這時下行程開關處于閉合狀態。
四、J041H快速啟閉閥零件材料
件號 | 1 | 2 | 3 | 4 | 5 | 6 |
零件名稱 | 閥體 | 大閥瓣 | 小閥瓣 | 導向套 | 閥桿 | 閥蓋 |
材料 | WCB | 2Cr13 | 2Cr13 | 2Cr13 | 2Cr13 | 25 |
五、J041H快速啟閉閥外形與連接尺寸
型號 | 公稱通徑 | H | L | L1 | D | D1 | D2 | n | d | h | 重量 |
J041H-100 | 20 | 550 | 435 | 200 | 125 | 51 | 90 | 4 | 18 | 16 | 51 |
32 | 580 | 435 | 230 | 150 | 66 | 110 | 4 | 23 | 16 | 67 | |
50 | 604 | 435 | 300 | 195 | 88 | 145 | 4 | 25 | 16 | 67 | |
80 | 759 | 435 | 380 | 230 | 121 | 180 | 8 | 25 | 23 | 150 | |
100 | 759 | 435 | 430 | 265 | 150 | 210 | 8 | 30 | 23 | 160 | |
J041H-40 | 50 | 600 | 435 | 230 | 160 | 88 | 125 | 4 | 18 | 16 | 59 |
金豪閥門對貴公司的承諾
1、我公司對產品的質量實行三包；包質、包換、包修
2、合同簽定后，質量保證，按時交貨
3、客戶在訂貨中務必提供以下說明；
【1】結構長度【2】鏈接方式【3】公稱直徑【4】產品使用介質、溫度、壓力、參數等
4、尊敬的客戶，如有疑問，我公司一定會竭盡全力為您提供 良好的服務。
