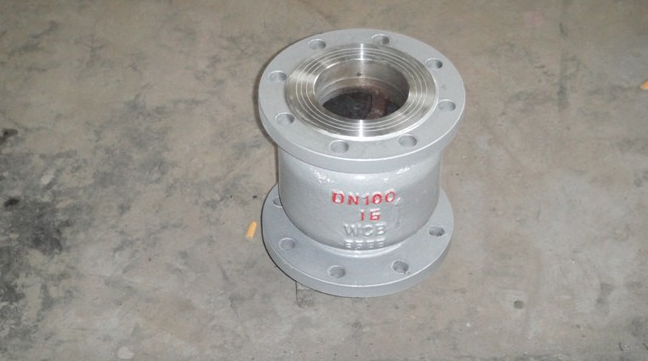

H42H立式止回閥

發(fā)布日期：2015-11-29 點擊數： H42H立式止回閥

產品名稱：	H42H立式止回閥
產品型號：	H42H-16C/25C/40C
品牌：	金豪閥門

H42H立式止回閥詳細資料：

一、H42H立式止回閥概述：

H42H立式止回閥適用于公稱壓力PN1.6Mpa～42.0Mpa、Class150～2500LB；公稱通徑DN15～500mm、PNS1/2～20"；工作溫度：-196～540℃的各種管路上，用于防止介質倒流。閥體材料有：碳鋼、不銹鋼等，可使用于水、蒸汽、燃氣、油品、酸類介質等。

二、H42H立式止回閥工作原理：

H42H系列立式止回閥能防止介質倒流，起到介質止回作用。H42H立式止回閥在進口端介質壓力高于出口端時處于開啟狀態(tài)。因為管道里進口端介質的壓力作用下，頂開立式止回閥中的閥瓣，使閥門自動開啟。當進口端介質壓力低于出口端時，彈簧將閥瓣推向閥座而使閥門關閉（注：臥式安裝下需加彈簧，立式管道安裝無需加彈簧。閥瓣在自身重量和逆流介質的壓力下，會自動關閉）

三、H42H立式止回閥執(zhí)行標準：

設計制造： GB12235

結構長度： GB12221

連接法蘭： JB/T79-1994

試驗與檢驗： JB/T9092-1999

四、H42H立式止回閥性能和使用范圍：

型號	公稱壓力	試驗壓力			工作溫度(℃)
型號	公稱壓力	強度 (水)Mpa	密封 (水)空氣(Mpa)	低壓密封 (空氣)Mpa	工作溫度(℃)
H42H-16	1.6	2.4	1.8	0.6	≤200
H42H-25	2.5	3.8	2.8	0.6	≤200
H42H-40	4.0	6.0	4.4	0.6	≤200

五、H42H立式止回閥主要零部件材料：

零件名稱	閥體、閥瓣	導向閥	密封面
H42H-16C	碳鋼	碳鋼	堆焊D507
H42H-16P	鉻鎳鈦不銹鋼	鉻鎳鈦不銹鋼	鉻鎳鈦不銹鋼
H42H-25P
H42H-40P
H42H-25R	鉻鎳鉬鈦不銹鋼	鉻鎳鉬鈦不銹鋼	鉻鎳鉬鈦不銹鋼
H42H-40R	鉻鎳鉬鈦不銹鋼	鉻鎳鉬鈦不銹鋼	鉻鎳鉬鈦不銹鋼
H42Y-40I	鉻鉬鋼	鉻鉬鋼	堆焊硬質合金

六、H42H立式止回閥主要連接尺寸和外型尺寸：

型號	公稱通徑 DN	尺寸(mm)
型號	公稱通徑 DN	L	D	D1	D2	H	b	Z-Φd
H42H/W-16	15	130	95	65	45	77	14	4-14
	20	150	105	75	55	77	14	4-14
	25	160	115	85	65	80	16	4-14
	32	180	135	100	78	85	16	4-18
	40	200	145	110	85	95	16	4-18
	50	230	160	125	100	105	16	4-18
	65	290	180	145	120	120	18	4-18
	80	310	195	160	135	130	20	8-18
	100	350	215	180	155	140	20	8-18
	125	400	245	210	185	155	22	8-18
	150	480	280	240	210	180	24	8-23
	200	600	335	295	265	215	26	12-23
H42H/W-25	15	130	95	65	45	77	16	4-14
	20	150	105	75	55	80	16	4-14
	25	160	115	85	65	85	16	4-14
	32	180	135	100	78	95	18	8-18
	40	200	145	110	85	105	18	8-18
	50	230	160	125	100	120	20	8-18
	65	290	180	145	120	130	212	8-18
	80	310	195	160	135	140	22	8-18
	100	350	230	190	160	155	24	8-23
	125	400	270	220	188	180	28	8-25
	150	480	300	250	218	215	30	8-25
	200	600	360	310	278	973	34	12-25

金豪閥門對貴公司的承渃

1、我公司對產品的質量實行三包；包質、包換、包修

2、合同簽定后，質量保證，按時交貨

3、客戶在訂貨中務必提供以下說明；

【1】結構長度【2】鏈接方式【3】公稱直徑【4】產品使用介質、溫度、壓力、參數等

4、尊敬的客戶，如有疑問，我公司一定會竭盡全力為您提供良好的服務
