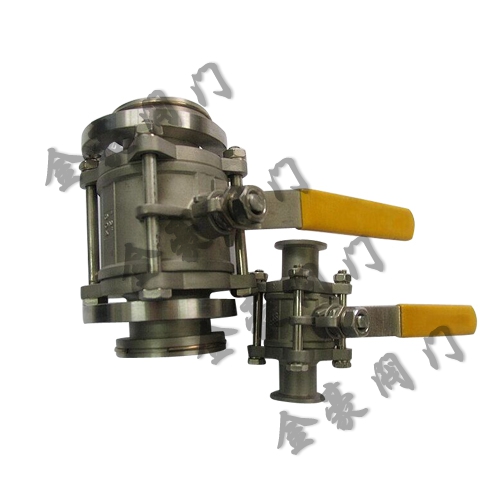

| 產品名稱： | GU高真空球閥 |
| 產品型號： | GU |
| 產品報價： | 零售價（0.0000） 市場價（面議） 會員價（0.0000） VIP價（0.0000） |
| 產品特點： | GU型高真空(壓力)球閥用于接通或切斷真空(壓力)系統管路中的介質流。應用于真空、乳制品、酒業、生物工程、食品、制藥、飲料、化妝品及化工領域 |
GU高真空球閥詳細資料：
一、GU高真空球閥概述：
GU型高真空(壓力)球閥用于接通或切斷真空(壓力)系統管路中的介質流。應用于真空、乳制品、酒業、生物工程、食品、制藥、飲料、化妝品及化工領域
二、GU高真空球閥主要技術性能：
| 閥門漏率：Valve Leak Rate | ≤1.3×10-4Pa.L/S. |
| 適用溫度：Applicable Temperature | -30～+150℃ -30～+150℃(PPL密封) |
| 適用范圍：Appy Range | |
| 連接型式 Loose Flange | 使用壓力范圍(Pa) |
| 活套法蘭(GB6070、JB919) | 0.6×106～1.3×10-4 |
| 焊接法蘭(GB6070、JB919) | 1.6×106～1.3×10-4 |
| 快卸法蘭(GB4982) | 0.1×106～1.3×10-4 |
| 螺紋連接 Threaded Connection | 1.6×106～1.3×10-4 |
主要零件材料
閥體、閥蓋、閥桿：不銹鋼
密封件：四氟乙烯、丁腈橡膠、氟橡膠、PPL。

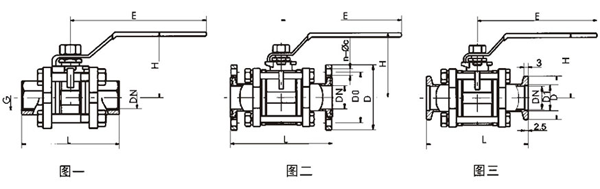

外形及連接尺寸
螺紋連接的外形及連接尺寸(圖一)
| Model 型號 | DN | G | H | E | L |
| GUD-10(G) | 10 | 1/4" | 153 | 157 | 68 |
| GUD-16(G) | 16 | 1/2" | 172 | 157 | 72 |
| GUD-20(G) | 20 | 3/4" | 178 | 157 | 82 |
| GUD-25(G) | 25 | 1" | 187 | 157 | 90 |
| GUD-32(G) | 32 | 1-1/4" | 206 | 157 | 112 |
| GUD-40(G) | 40 | 1-1/2" | 212 | 157 | 120 |
| GUD-50(G) | 50 | 2" | 265 | 157 | 145 |
| GUD-63(G) | 63 | 2-1/2" | 305 | 207 | 185 |
| GUD-80(G) | 80 | 3" | 330 | 207 | 210 |
| GUD-100(G) | 100 | 4" | 350 | 207 | 268 |
活套法蘭連接(GB6070)(圖二)
| Model 型號 | DN | D | Do | H | E | L | n-φc |
| GUD-10(F) | 10 | 55 | 40 | 153 | 157 | 84 | 4-φ6.6 |
| GUD-16(F) | 16 | 60 | 45 | 172 | 157 | 84 | 4-φ6.6 |
| GUD-25(F) | 25 | 70 | 55 | 187 | 157 | 114 | 4-φ6.6 |
| GUD-32(F) | 32 | 90 | 70 | 206 | 157 | 140 | 4-φ9 |
| GUD-40(F) | 40 | 100 | 80 | 212 | 157 | 160 | 4-φ9 |
| GUD-50(F) | 50 | 110 | 90 | 265 | 157 | 170 | 4-φ9 |
| GUD-63(F) | 63 | 130 | 110 | 305 | 207 | 195 | 4-φ9 |
| GUD-80(F) | 80 | 145 | 125 | 330 | 207 | 203 | 8-φ9 |
| GUD-100(F) | 100 | 165 | 145 | 350 | 207 | 280 | 8-φ9 |
快卸法蘭連接(GB4982)(圖三)
| Model 型號 | DN | D1 | D | H | E | L |
| GUD-10(KF) | 10 | 12.2 | 30 | 153 | 157 | 84 |
| GUD-16(KF) | 16 | 17.2 | 30 | 172 | 157 | 84 |
| GUD-25(KF) | 25 | 26.2 | 40 | 187 | 157 | 114 |
| GUD-32(KF) | 32 | 34.2 | 55 | 206 | 157 | 140 |
| GUD-40(KF) | 40 | 41.2 | 55 | 212 | 157 | 160 |
| GUD-50(KF) | 50 | 52.2 | 75 | 265 | 157 | 170 |
