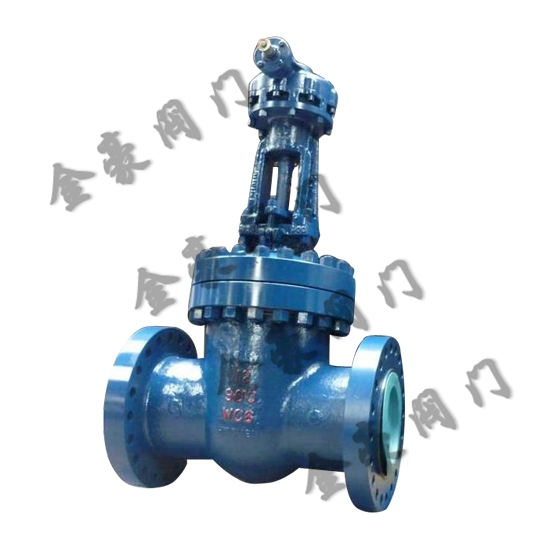

Z41Y鍛鋼法蘭閘閥

發布日期：2015-11-29 點擊數： Z41Y鍛鋼法蘭閘閥

產品名稱：	Z41Y鍛鋼法蘭閘閥
產品型號：	Z41Y
品牌：	金豪閥門

Z41Y鍛鋼法蘭閘閥詳細資料：

一、Z41Y鍛鋼法蘭閘閥概述：

鍛鋼閘閥有三種閥蓋設計形式.一種是螺栓式閥蓋,按這種設計形式設計的閥門,其閥體與閥蓋用螺栓螺母連接,纏繞式墊片(316夾柔性石墨制造)密封.客戶有特殊要求時也可采用金屬環連接.第二種設計形式是焊接式閥蓋,按這種設計形式的閥門,其閥體與閥蓋用螺紋連接,全焊密封.客戶有特殊要求時也可采用透焊連接.第三種是自密封閥蓋,按這種設計形式設計的閥門,其閥體與閥蓋用螺紋連接,

二、Z41Y鍛鋼法蘭閘閥設計結構和特點：

1、符合國內外標準的要求，密封可靠，性能優良。
2、閥體材料品種齊全，填料、墊片可根據實際工況或用戶要求合理選配，能適用于各種壓力、溫度及介質工況。
3、采用楔式彈性閘板結構，中大口徑設置滾動軸承，啟閉輕松。
4、可采用多種配管法蘭標準及法蘭密封面型式，滿足各種工程需要及用戶要求。
5、開發了PN1.0MPa的低壓碳鋼閘閥，可替代鐵制閘閥，有效地解決了鑄鐵閘閥殼體易凍裂、閘板易脫落、閥桿易銹蝕，密封性能不可靠等問題。
6、開發了PN1.0MPa的低壓不銹鋼系列閘閥，能適用于各種腐蝕性介質工況，降低成本，節約材料。
高壓鍛鋼閘閥適用范圍
高壓鍛鋼閘閥適用于公稱壓力PN1.0～16.0MPa，工作溫度-29～425℃（碳鋼）及-40～200℃（不銹鋼）的名種管路上，用于截斷或接通管路中的介質。通過選用不同的材質，可適用于水、蒸汽、油品、硝酸、醋酸、強氧化性介質及尿素等多種介質，驅動方式有手動、傘齒輪傳動及電動。

三、Z41Y鍛鋼法蘭閘閥主要零件：

序號	零件名稱	CStoASTM	AStoASTM	SStoASTM
序號	零件名稱	A105	F22	F304L	F316L
1	閥體	A105	A182 F22	A182F 304L	A182 F316L
2	閥座	A276 420	A276 304	A276 304L	A276 316L
3	閘板	A182F 430&410	A182 F304	A182F 304L	A182 F316L
4	閥桿	A182 F6	A182 F304	A182F 304L	A182 F316L
5	墊片	316夾柔性石墨		316夾PTFE
6	閥蓋	A105	A276 F304	A276F 304L	A276 F316L
7	螺栓	A193 B7	A193 B16	A193 B8	A193 B8M
8	銷釘	A276420		A276 304
9	填料壓套	A276410		A182F 304L	A182F F316L
10	活節螺栓	A193 B7	A193 B16	A193 B8	A193 B8M
11	填料壓板	A105	A182 F11	A182F 304L	A182F 316L
12	螺母	A194 2H	A194 4	A194 8	A194 8M
13	閥桿螺母	A276 420
14	鎖緊螺母	A194 2H	A194 4	A194 8	A194 8M
15	銘牌	SS
16	手輪	A197
17	墊片	A473431
18	填料	柔性石墨		PTFE
適用介質		水、蒸汽、油品等	水、蒸汽、油品等	硝酸、醋酸等
適用溫度		—29℃～425℃	—29℃～550℃	—29℃～200℃

四、Z41Y鍛鋼內螺紋、承插焊閘閥主要連接尺寸及重量

通徑		縮徑RB	3/8	1/2	3/4	1	1 1/4	1 1/2	2
NPS		全徑FB		3/8	1/2	3/4	1	1 1/4	1 1/2	2
L		150～800Lb	79	79	92	111	120	120	140	178
		900Lb	79	92	111	120	120	140	178	210
		1500Lb	111	111	111	114	120	140	162	210
H(OPEN)		150～800Lb	158	158	169	197	236	246	283	330
H(OPEN)		900～1500Lb	169	197	197	236	246	283	330	354
W		150～800Lb	100	100	100	125	160	160	180	200
W		900～1500Lb	100	125	125	160	160	180	200	240
Weights	Bolted	150～800Lb	2.1	2.0	2.3	4.3	5.9	6.9	11.1	15.2
	Bolted	900～1500Lb	2.5	4.3	4.2	6.6	8.8	12.5	17.2	23.5
	Welded	150～800Lb	1.8	1.7	2.0	3.8	5.1	6.1	10.2	14.2
	Welded	900～1500Lb	2.4	4.2	4.0	6.3	8.7	12.1	17.2	22
