一、 電動閘閥執行標準:
1.Z941H電動法蘭閘閥設計制造按GB/T 12234-89
2、電動法蘭閘閥Z941H結構長度按GB/T 12221-89
3、電動閘閥法蘭連接尺寸按:JB/T 79-94
4、電動閘閥閥檢查和試驗按GB/T 13927-92
二、 電動閘閥主要特點:
1、 電動閘閥結構緊湊、設計合理、閥門剛性好,通道流暢,流阻系數小。
2、密封面采用不銹鋼和硬質合金,使用壽命長。
3、采用柔性石墨填料板、密封可靠、操作輕便靈活。
4、電動執行器驅動開啟輕松、結構形式為彈性楔式單閥、剛性楔式單閥板。

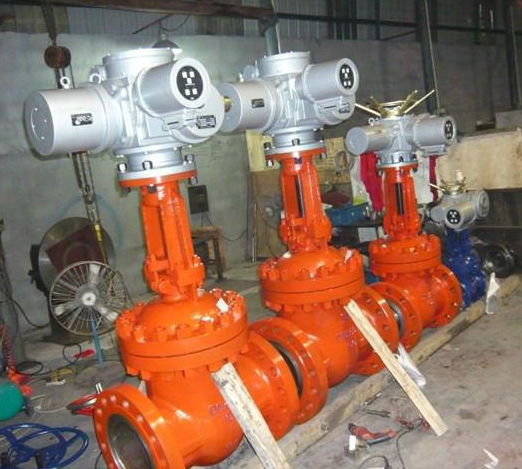

5、我廠生產的Z941H型電動法蘭閘閥廣泛適用于石油、化工、火力發電廠等油品、水、蒸汽管路上作接通或截斷管路中介質的啟閉裝置。
三、電動閘閥主要尺寸:
1.6MPa | DN | L | D | D1 | D2 | b | n-Φd | 電裝型號 | L1 | H | DO |
凸面法蘭 | 40 | 200 | 145 | 110 | 85 | 16 | 4-Φ18 | DZW10 | 590 | 595 | 365 |
50 | 250 | 160 | 125 | 100 | 16 | 4-Φ18 | DZW10 | 590 | 653 | 365 | |
65 | 265 | 180 | 145 | 120 | 18 | 4-Φ18 | DZW10 | 590 | 665 | 365 | |
80 | 280 | 195 | 160 | 135 | 20 | 8-Φ18 | DZW15 | 590 | 725 | 365 | |
100 | 300 | 215 | 180 | 155 | 20 | 8-Φ18 | DZW20 | 590 | 787 | 365 | |
125 | 325 | 245 | 210 | 185 | 22 | 8-Φ18 | DZW20 | 590 | 934 | 365 | |
150 | 350 | 280 | 240 | 210 | 24 | 8-Φ23 | DZW20 | 590 | 955 | 365 | |
200 | 400 | 335 | 295 | 265 | 26 | 12-Φ23 | DZW30 | 590 | 1105 | 365 | |
250 | 450 | 405 | 335 | 320 | 30 | 12-Φ25 | DZW30 | 810 | 1343 | 470 | |
300 | 500 | 460 | 410 | 375 | 30 | 12-Φ25 | DZW45 | 810 | 1516 | 470 | |
350 | 550 | 520 | 470 | 435 | 34 | 16-Φ25 | DZW90 | 810 | 1678 | 470 | |
400 | 600 | 580 | 525 | 485 | 36 | 16-Φ30 | DZW120 | 830 | 1849 | 550 | |
450 | 650 | 640 | 585 | 545 | 40 | 20-Φ30 | DZW120 | 830 | 1937 | 550 | |
500 | 700 | 705 | 650 | 608 | 44 | 20-Φ34 | DZW180 | 830 | 2234 | 550 | |
600 | 800 | 840 | 770 | 718 | 48 | 20-Φ41 | DZW250 | 870 | 2432 | 320 | |
700 | 900 | 910 | 840 | 788 | 50 | 24-Φ41 | DZW250 | 870 | 2489 | 320 | |
800 | 1000 | 1020 | 950 | 898 | 52 | 24-Φ41 | DZW350 | 1170 | 2643 | 570 | |
900 | 1100 | 1120 | 1050 | 998 | 54 | 28-Φ41 | DZW500 | 1170 | 2935 | 570 | |
1000 | 1200 | 1255 | 1170 | 1100 | 56 | 28-Φ48 | DZW500 | 1170 | 3410 | 570 |
四、電動閘閥主要材料
體蓋板 | 閥 桿 | 密封面 | 墊 片 | 填 料 | 工作溫度℃ | 適用介質 |
WCB | 2Cr13 | 13Cr | 增強柔性石墨 | 柔性石墨 | ≤425 | 水、蒸汽、油品 |
WC1 | 38CrMoA1 | ≤450 | ||||
WC6 | ≤540 | |||||
WC9 | ≤570 | |||||
ZGCr5Mo | ≤540 | |||||
ZG1Cr18Ni9Ti | 1Cr18Ni9Ti | ≤200 | 銷酸類 | |||
ZG1Cr18Ni12Mo2Ti | 1C18Ni12Mo2Ti | ≤200 | 醋酸類 |
五、電動閘閥訂貨說明:
1、我公司對產品的質量實行三包;包質、包換、包修
2、合同簽定后,質量保證,按時交貨
3客戶在訂貨中務必提供以下說明;
結構長度【2】鏈接方式【3】公稱直徑【4】產品使用介質、溫度、壓力、參數等
4、尊敬的客戶,如有疑問,我公司一定會竭盡全力為您提供優良的服務
