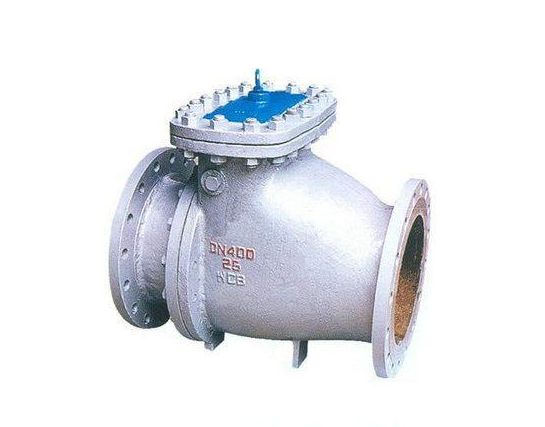

產品名稱： | PH44Y排渣止回閥 |
產品型號： | PH44Y-16C/25C/40C |
品牌： | 金豪閥門 |
PH44Y排渣止回閥詳細資料：
一、PH44Y排渣止回閥概述：
燃?xì)馀旁够亻y主要適用于不超過6.4MPa、工作溫度≤100℃的礦山、冶金、電力、化工、污水排放等行業輸送礦漿、砂漿、污水、灰渣混合物介質，作為止回裝置。。
二、PH44Y排渣止回閥主要特點與用途：
1.我們吸收消化了國內外 技術，并結合自身技術經驗，設計了具有飛球特色的排渣系列閥門，其性能與使用壽命明顯優于國內同類產品。
2.采用中法蘭螺栓連接，支管兩端為法蘭連接結構。
3.啟閉件采用半密封副強制密封，性能優良。
4.閥體內腔噴焊耐磨材料，密封副材料選用耐磨合金，耐磨性強、耐沖蝕、耐擦傷、摩擦力小、密封可靠。
5.閥體出口流道線型合理，不存渣，啟閉靈活，不卡阻。
6.閥桿表面經調質及氮化處理，有良好的抗腐蝕性，抗擦傷性和耐磨性。
7.中大口徑設置滾動軸承，啟閉輕松。
三、PH44Y排渣止回閥主要性能規范：
| 產品型號 | 公稱壓力MPa | 密封試驗壓力MPa | 強度試驗壓力MPa | 工作溫度C° | 適用介質 |
| PH44H-10C | 1.0 | 1.1 | 1.5 | ≤120C° | 礦漿 渣水 |
| PH44H-16C | 1.6 | 1.76 | 2.4 | ||
| PH44H-25 | 2.5 | 2.75 | 3.75 | ||
| PH44H-40 | 4.0 | 4.4 | 6.0 |
四、PH44Y排渣止回閥零件材料：
| 零件名稱 | 材 料 | ||||
| 10C | 16C | 25 | 40 | 64 | |
| 閥體閥蓋 | WCB | ||||
| 閥 座 | WCB堆焊85鉻錳 | ||||
| 閘 瓣 | WCB+堆焊85鉻錳 | ||||
| 搖 桿 | 2Crl3或1Crl8Ni9Ti | ||||
五、PH44Y排渣止回閥尺寸參數：
| 型號 | 公稱通徑DN(mm) | 主要尺寸 | 重量 | |||||||
| L | D | D1 | D2 | Z-Φd | b | f | H | |||
| PH44H-10C | 80 | 241 | 200 | 160 | 32 | 8-Φ18 | 20 | 3 | 260 | 48 |
| 100 | 292 | 220 | 180 | 156 | 8-Φ18 | 20 | 3 | 270 | 63 | |
| 150 | 356 | 285 | 240 | 212 | 8-Φ22 | 22 | 290 | 120 | ||
| 200 | 495 | 340 | 295 | 268 | 8-Φ22 | 22 | 345 | 200 | ||
| 250 | 622 | 395 | 350 | 320 | 12-Φ22 | 24 | 412 | 250 | ||
| 300 | 698 | 445 | 400 | 370 | 12-Φ22 | 26 | 468 | 320 | ||
| 350 | 787 | 505 | 460 | 430 | 16-Φ22 | 28 | 4 | 524 | 400 | |
| 400 | 900 | 565 | 515 | 482 | 16-Φ26 | 30 | 600 | 517 | ||
| 450 | 918 | 615 | 565 | 532 | 20-Φ26 | 32 | 670 | 610 | ||
| 500 | 978 | 670 | 620 | 585 | 20-Φ26 | 34 | 750 | 705 | ||
| PH44H-16C | 80 | 241 | 200 | 160 | 132 | 8-Φ18 | 20 | 3 | 260 | 48 |
| 100 | 292 | 220 | 180 | 156 | 8-Φ18 | 20 | 270 | 63 | ||
| 150 | 356 | 285 | 240 | 212 | 8-Φ22 | 24 | 290 | 130 | ||
| 200 | 495 | 340 | 295 | 268 | 12-Φ22 | 24 | 345 | 210 | ||
| 250 | 622 | 405 | 355 | 320 | 12-Φ26 | 26 | 412 | 260 | ||
| 300 | 698 | 460 | 410 | 370 | 12-Φ26 | 28 | 4 | 468 | 330 | |
| 350 | 787 | 520 | 470 | 429 | 16-Φ26 | 30 | 524 | 415 | ||
| 400 | 900 | 580 | 525 | 480 | 16-Φ30 | 32 | 600 | 532 | ||
| 450 | 918 | 640 | 585 | 548 | 20-Φ30 | 34 | 670 | 625 | ||
| 500 | 978 | 715 | 650 | 609 | 20-Φ30 | 36 | 750 | 720 | ||
| PH44H-25 | 80 | 318 | 200 | 160 | 132 | 8-Φ18 | 24 | 3 | 260 | 480 |
| 100 | 356 | 235 | 190 | 156 | 8-Φ22 | 24 | 270 | 65 | ||
| 150 | 444 | 300 | 250 | 212 | 8-Φ26 | 28 | 290 | 140 | ||
| 200 | 535 | 360 | 310 | 278 | 12-Φ26 | 30 | 4 | 345 | 230 | |
| 250 | 622 | 425 | 370 | 335 | 12-Φ30 | 32 | 412 | 280 | ||
| 300 | 711 | 485 | 430 | 390 | 16-Φ30 | 34 | 648 | 350 | ||
| 350 | 838 | 555 | 490 | 450 | 16-Φ33 | 38 | 524 | 440 | ||
| 400 | 864 | 620 | 550 | 505 | 16-Φ36 | 40 | 600 | 550 | ||
| 450 | 978 | 670 | 600 | 555 | 20-Φ36 | 42 | 670 | 650 | ||
| 500 | 1016 | 730 | 660 | 615 | 20-Φ36 | 44 | 750 | 745 | ||
