一、GA44H雙杠桿安全閥概述：
GA44H型、GA42H型杠桿式安全閥適用于工作溫度≤450℃的電站鍋爐和壓力容器上，防止壓力超過允許 高值，介質可為蒸汽、空氣，作為超壓保護裝置
二、GA44H雙杠桿安全閥主要零部件材料：
NO. | 零件名稱 | 材料 |
1 | 閥體 | 碳鋼 |
2 | 導向套 | 不銹鋼 |
3 | 閥瓣 | 2Cr13 |
4 | 閥桿 | 2Cr13 |
5 | 杠桿 | 碳鋼 |
6 | 重錘 | 鑄鐵 |

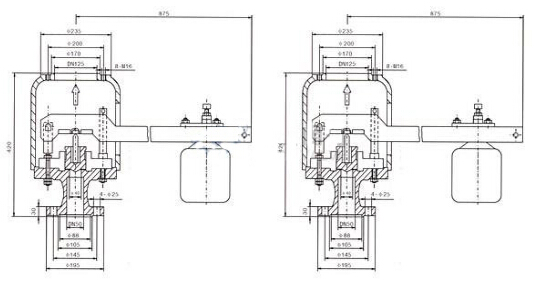

三、GA44H雙杠桿安全閥外形尺寸和連接尺寸：
型號 | 公稱通徑 | 尺寸 | |||||||||||||||||||
do-z | D | D1 | D2 | D6 | f | f1 | b | Z-?d | L | H | 出口法蘭式 | 出口承插式 | |||||||||
DN | D2 | D1 | D | n-M | d1 | K2 | K3 | D3 | |||||||||||||
GA42H-16 | 50 | 40×1 | 165 | 125 | 100 | / | 3 | / | 16 | 4-18 | 840 | 412 | 125 | 175 | 200 | 235 | 8-M16 | 120 | 145 | 162 | 190 |
GA42H-25 | 50 | 40×1 | 165 | 125 | 100 | / | 3 | / | 20 | 4-18 | 840 | 412 | 125 | 175 | 200 | 235 | 8-M16 | 120 | 145 | 162 | 190 |
GA42H-40 | 50 | 40×1 | 165 | 125 | 100 | 88 | 3 | 4 | 20 | 4-18 | 840 | 412 | 125 | 175 | 200 | 235 | 8-M16 | 120 | 145 | 162 | 190 |
GA42H-64 | 50 | 40×1 | 175 | 135 | 105 | 88 | 3 | 4 | 26 | 4-23 | 840 | 420 | 125 | 175 | 200 | 235 | 8-M16 | 120 | 145 | 162 | 190 |
GA42H-100 | 50 | 40×1 | 195 | 145 | 112 | 88 | 3 | 4 | 28 | 4-25 | 840 | 420 | 125 | 175 | 200 | 235 | 8-M16 | 120 | 145 | 162 | 190 |
