一、J41N液化氣截止閥概述：
采用彈性成型聚四氟乙烯為填料，填料密封性能隨介質壓力上升而增強，并具備倒密封功能，適用于高中壓燃?xì)廨斔凸苈贰?/p>
產品型號：J41N-16P

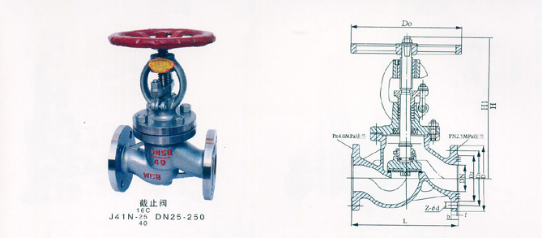

二、J41N液化氣截止閥結構圖
三、J41N液化氣截止閥規格
規格：DN15~DN800
標準：國標，日標，美標
壓力：1.6Mpa~32Mpa（150LB~600LB） 5k~63k
四、J41N液化氣截止閥性能規范：
| 公稱壓力PN | JIS10K | JIS20K | MPa | |
| 1.6 | 2.5 | 4.0 | ||
| 殼體試驗壓力PN | 2.4 | 3.75 | 6.0 | |
| 高壓密封試驗壓力 | 1.76 | 2.75 | 4.4 | |
| 適用介質 | 液化氣、天然氣等 | |||
| 適用溫度 | -40∽+80℃ | |||
| 法蘭連接標準 | JB/T 79-94 | |||
五、J41N液化氣截止閥主要外型尺寸和連接尺寸
| PN | DN | L | H | D | D1 | D2 | b | f | Z-φd | D0 |
| 15 | 130 | 207 | 95 | 65 | 45 | 16 | 2 | 4-14 | 120 | |
| 20 | 150 | 217 | 105 | 75 | 55 | 16 | 2 | 4-14 | 140 | |
| 25 | 160 | 219 | 115 | 85 | 65 | 16 | 2 | 4-14 | 160 | |
| 32 | 190 | 280 | 135 | 100 | 78 | 18 | 2 | 4-18 | 180 | |
| 2.5MPa | 40 | 200 | 330 | 145 | 110 | 85 | 18 | 3 | 4-18 | 200 |
| 4.0MPa | 50 | 230 | 350 | 160 | 125 | 100 | 20 | 3 | 4-18 | 240 |
| 10K | 65 | 290 | 400 | 180 | 145 | 120 | 22 | 3 | 8-18 | 280 |
| 20K | 80 | 310 | 430 | 195 | 160 | 135 | 22 | 3 | 8-18 | 320 |
| 100 | 350 | 465 | 230 | 190 | 160 | 24 | 3 | 8-23 | 360 | |
| 125 | 400 | 502 | 270 | 220 | 188 | 28 | 3 | 8-25 | 400 | |
| 150 | 480 | 560 | 300 | 250 | 218 | 30 | 3 | 8-25 | 440 | |
| 200 | 600 | 580 | 360 | 310 | 278 | 34 | 4 | 12-25 | 480 |
金豪閥門對貴公司的承渃
1、我公司對產品的質量實行三包；包質、包換、包修
2、合同簽定后，質量保證，按時交貨
3、客戶在訂貨中務必提供以下說明；
【1】結構長度【2】鏈接方式【3】公稱直徑【4】產品使用介質、溫度、壓力、參數等
4、尊敬的客戶，如有疑問，我公司一定會竭盡全力為您提供 良好的服務
