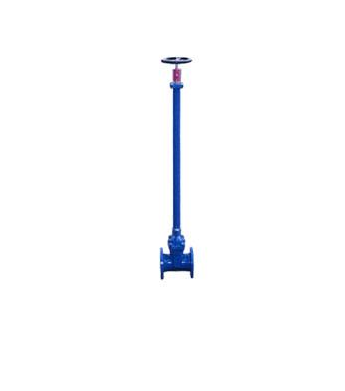

一、MZ45X直埋軟密封閘閥概述
MZ45X直埋式彈性座封閘閥采用可以免維護及延長閥桿的設計方案,一次性地埋,避免閥井昂貴的造價及道路多次改造和閥門更換帶來的巨大投資,美化道路環 境,耐輾壓,避免井蓋丟失造成安全事故.閥桿可根據閥井深度靈活訂做,閥桿頂部設有閥門開關顯示,可加裝信號遠傳裝置,閥門誤開關鎖閉裝置. 1、整體閥蓋暗桿設計，結構緊湊；閥桿螺母與閘板兩體結構，無卡阻現象發生；直通道，無泄留凹腔；閥桿密封采用“O”形密封圈。 2、有優良的防腐性能，殼體內，外表面噴涂環氧樹脂，需要時內表面襯搪瓷；連接螺栓采用內六角螺栓，頂部膠封。 3、可靠的衛生性環氧樹脂符合衛生標準GB/T17219-1998，閘板整體包覆符合衛生檢驗的橡膠；閥桿、閥桿螺母等零件采用不受水腐蝕的不銹鋼或青 銅等到材料。 適用飲用水、給排水、污水處理、天然氣與煤氣、工業以及食品等行業。
技術參數
型號:TY-MZ45X-10、TY-MZ45X-16
公稱壓力:1.0MPa(10kgf/cm2) 1.6MPa(16kgf/cm2)
公稱通徑:40～400mm
井管長度 0.3～2m 井管伸縮調整量 0.2～1m 0.2～1m
密封實驗壓力:1.1MPa(11kgf/cm2) 1.76MPa(17.6kgf/cm2)
強度實驗壓力:1.5MPa(15kgf/cm2) 2.4MPa(24kgf/cm2)
適用溫度: -40～90℃
適用介質:水、油、天然氣及其他非腐蝕性流體
驅動方式: 手動
二、MZ45X直埋軟密封閘閥主要零部件材料：
| 閥體 | 灰鑄鐵、球墨鑄鐵 |
| 閘板 | 灰鑄鐵、球墨鑄鐵、NBR、EPDM |
| 閥蓋 | 灰鑄鐵、球墨鑄鐵 |
| 閥桿、加長操作桿 | 不銹鋼 |
| 密封套 | 黃銅 |
| 閥桿螺母 | 黃銅 |
| 密封圈 | NBR |
| 保護管伸縮部分 | 鋼管加兩層防腐處理 |
| 閥盒、盒蓋 | 灰鑄鐵、球墨鑄鐵 |
三、MZ45X直埋軟密封閘閥主要外形連接尺寸：
| DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 |
| L | 178 | 190 | 203 | 229 | 254 | 267 | 292 | 330 | 356 | 381 | 406 | 432 | 457 | 508 |
| HA | 313 | 332 | 372 | 424 | 497 | 562 | 680 | 837 | 948 | 1010 | 1220 | 1280 | 1480 | 1665 |
| HC | 355 | 375 | 415 | 476 | 540 | 600 | 720 | 875 | 990 | 1050 | 1245 | 1310 | 1560 | 1750 |
金豪閥門對貴公司的承渃
1、我公司對產品的質量實行三包；包質、包換、包修
2、合同簽定后，質量保證，按時交貨
3、客戶在訂貨中務必提供以下說明；
【1】結構長度【2】鏈接方式【3】公稱直徑【4】產品使用介質、溫度、壓力、參數等
4、尊敬的客戶，如有疑問，我公司一定會竭盡全力為您提供優良的服務。
