DMZ73H煤氣刀型閘閥

發布日期:2015-11-26    點擊數: DMZ73H煤氣刀型閘閥

一、 DMZ73H煤氣刀型閘閥概述:

DMZ73H煤氣刀型閘閥在圓周密封的基礎上,又采用了目前國際上 的浮動密封結構構成中包括閥體、閘板、閥蓋、閥桿和傳動機構,其特點 為,DMZ73H煤氣刀型閥閥體為平面板狀結構、與管道對夾連接,閘板采用單閘板,一側與閥體閥座密封,背面與閥體另一側之間楔形接觸,密封面與介質流向 相對。所述楔形接觸結構是在密封面背面均設楔形壓緊塊,閘板和閥桿的絲桿傳動不會因潤滑油干枯而卡澀。特別適合在粉塵及干燥的惡劣環境中長期正常工作。

二、DMZ73H煤氣刀型閘閥主要性能規范:

公稱壓力

PN

殼體試驗

15XPN

密封試驗

11XPN

工作溫度

橡膠≤ 80℃四氟密封≤180℃硬密封≤425℃

運用介質

紙漿、污水、煤氣等

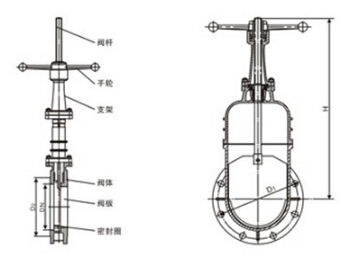

三、DMZ73H煤氣刀型閘閥主要技術圖紙

四、DMZ73H煤氣刀型閘閥主要特點:

DMZ73H煤氣刀型閥閥體為平面板狀結構、與管道對夾連接,閘板采用單閘板,一側與閥體閥座密封,背面與閥體另一側之間楔形接觸,密封面與介質流向相對。所述楔形接觸結構是在密封面背面均設楔形壓緊塊,閘板和閥桿的絲桿傳動不會因潤滑油干枯而卡澀。

五、DMZ73H煤氣刀型閘閥主要外形連接尺寸:

公稱壓力(MPa)

公稱通徑

L

D

D1

D2

H

N-M

D0

1.0MPa

150

70

280

240

210

475

8-M20

280

200

80

335

295

265

540

8-M20

360

250

85

390

350

320

630

12-M20

360

300

100

440

400

368

480

12-M20

400

350

100

500

460

428

885

16-M20

400

400

110

565

515

782

990

16-M22

400

450

120

615

565

532

1100

20-M22

530

500

130

670

620

585

1200

20-M22

530

600

140

780

725

685

1450

20-M27

600

700

165

895

840

800

1700

24-M27

600

800

190

1010

950

905

2000

24-M30

680

900

200

1110

1050

1005

2300

28-M30

680

1000


1220

1160

1150

2780

28-M33

配電動

1200


1450

1380

1325

3360

32-M36

1400


1675

1590

1525

3920

36-M39

1600


1915

1820

1750

4480

40-M45

六、DMZ73H煤氣刀型閘閥主要零部件材料

閥體、上蓋

碳鋼、不銹鋼

閘板

不銹鋼

閥桿

不銹鋼

密封圈

橡膠、四氟、不銹鋼、 硬質合金

七、DMZ73H煤氣刀型閘閥訂貨說明:
金豪閥門對貴公司的承渃

1、 我公司對產品的質量實行三包;包質、包換、包修

2、 合同簽定后,質量保證,按時交貨

3、 客戶在訂貨中務必提供以下說明;

【1】 結構長度【2】鏈接方式【3】公稱直徑【4】產品使用介質、溫度、壓力、參數等

4、尊敬的客戶,如有疑問,我公司一定會竭盡全力為您提供 良好的服務
