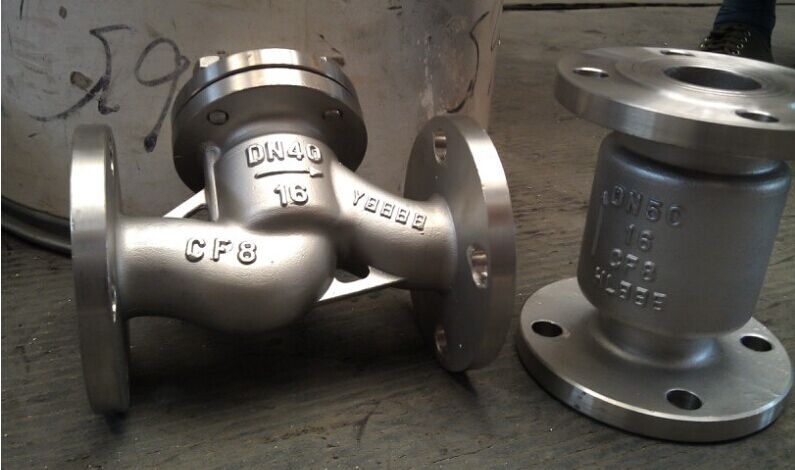

H41W不銹鋼升降式止回閥

發布日期：2015-11-29 點擊數： H41W不銹鋼升降式止回閥

產品名稱：	H41W不銹鋼升降式止回閥
產品型號：	H41W-16P/25P/40P
品牌：	金豪閥門）

H41W不銹鋼升降式止回閥詳細資料：

一、H41W不銹鋼升降式止回閥概述：

升降式止回閥屬于一種自動閥門，其主要作用是防止介質倒流、防止泵及驅動電動機反轉，以及容器介質的泄放。止回閥還可用于給其中的壓力可能升至超過系統壓的輔助系統提供補給的管路上。

應用范圍：
法蘭連接升降式止回閥適用于公稱壓力PN1.6～16.0 Mpa，工作溫度-29～550℃的石油、化工、火力電站等各種中、小口徑管路的各種壓力、溫度和介質下控制接通或截?cái)喙苈方橘|(zhì)的啟閉裝置。適用介質為：水、油品、蒸汽等。

二、H41W不銹鋼升降式止回閥主要性能規范：

型號 Type	公稱壓力 PN(MPa) Nominal Pressure	試驗壓力PS(MPa) TestPressure		工作溫度 (℃) Working Temprature	工作壓力 PN(MPa)	適用介質 Suitable Medium
		殼體 Shell	密封 Seal
H41W-16P	1.6	2.4	1.76	≤100	1.6	硝酸類NitricAcid
H41W-16R						醋酸類AceticAcid
H41W-16A				≤150		硝酸類NitricAcid
H41W-25P	2.5	3.8	2.8	≤100	2.5	醋酸類AceticAcid
H41W-25R						硝酸類NitricAcid
H41W-25A				≤150		醋酸類AceticAcid
H41W-40P	4.0	6.0	4.0	≤100	4.0	硝酸類NitricAcid
H41W-40R						醋酸類AceticAcid

設計制造： GB12235

結構長度： GB12221

連接法蘭： JB/T79-1994

試驗與檢驗： JB/T9092-1999

三、H41W不銹鋼升降式止回閥主要外形連接尺寸：

型號 Type	公稱通徑DN（mm) NominalDiameter	尺寸Dimensions
型號 Type	公稱通徑DN（mm) NominalDiameter	L	D	D	D	Z-φd	b	H
H41W-16P(R) H44W-16P(R)	15	130	95	65	45	4-φ14	14	77
	20	150	105	75	55	4-φ14	14	77
	25	160	115	85	65	4-φ14	16	80
	32	180	135	100	78	4-φ18	16	85
	40	200	145	110	85	4-φ18	16	95
	50	230	160	125	100	4-φ18	16	105
	65	290	180	145	120	4-φ18	18	120
	80	310	195	160	135	8-φ18	20	130
	100	350	215	180	155	8-φ18	20	140
	125	400	245	210	185	8-φ18	22	155
	150	480	280	240	210	8-φ23	24	180
	200	600	335	295	265	12-φ23	26	215
H41W-25P(R) H44W-25P	15	130	95	65	45	4-φ14	16	77
	20	150	105	75	55	4-φ14	16	77
	25	160	115	85	65	4-φ14	16	80
	32	180	135	100	78	4-φ18	18	85
	40	200	145	110	85	4-φ18	18	95
	50	230	160	125	100	4-φ18	20	105
	65	290	180	145	120	8-φ18	22	120
	80	310	195	160	135	8-φ18	22	130
	100	350	230	190	160	8-φ23	24	140
	125	400	270	220	188	8-φ25	28	155
	150	480	300	250	218	8-φ25	30	180
	200	600	360	310	278	12-φ30	34	215

金豪閥門對貴公司的承渃

1、我公司對產品的質量實行三包；包質、包換、包修

2、合同簽定后，質量保證，按時交貨

3、客戶在訂貨中務必提供以下說明；

【1】結構長度【2】鏈接方式【3】公稱直徑【4】產品使用介質、溫度、壓力、參數等

4、尊敬的客戶，如有疑問，我公司一定會竭盡全力為您提供良好的服務
