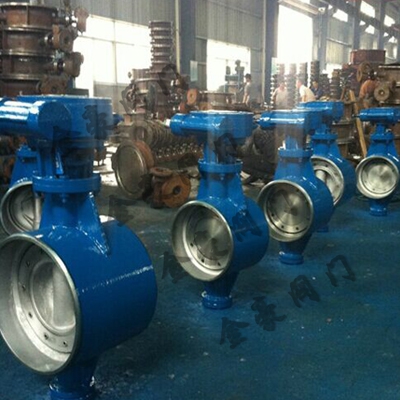

D363H對焊式硬密封蝶閥

發布日期：2015-11-26 點擊數： D363H對焊式硬密封蝶閥

一、 D363H對焊式硬密封蝶閥概述：

D363H/W系列對焊式硬密封蝶閥是我廠引進能夠國外技術的基礎上，采用精密的J形彈性密封圈和三偏心多層次金屬硬密封結構，被廣泛用于介質溫度≤425℃的冶金、電力、石油化工、以及給排水和市政建設等工業管道上，作調節流量和載斷流體使用。該閥采用三偏心結構，閥座與碟板密封面均采用不同硬度和不銹鋼制作，具有良好的耐腐蝕性，使用壽命長，本閥有雙向密封功能，產品符合國家GB/T13927-92閥門壓力試驗標準。

二、D363H對焊式硬密封蝶閥主要性能規范：

焊接尺寸：GB12224；ANSIB16.25；DIN2559
結構長度：本廠標準
壓力試驗：GB/T13927-92；API598-94

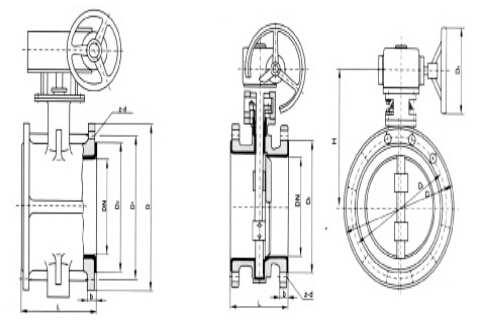

三、D363H對焊式硬密封蝶閥主要技術圖紙

主要技術圖紙

四、D363H對焊式硬密封蝶閥主要特點：

1采用三偏心多層次密封結構，此設計使閥門用于高溫高壓工況。
2由于采用焊接結構，使閥門與管道連接達到零泄漏。
3此閥無法蘭，對管道和保溫包扎帶來很大方便且美觀。

五、D363H對焊式硬密封蝶閥主要外形連接尺寸：

公稱通徑		L	Dn	H1	H2	H	DO
in	mm	L	Dn	H1	H2	H	DO
3	76	114	89.1	186	90	230	160
4	100	127	114.3	195	100	239	160
5	125	140	139.8	208	113	252	160
6	150	140	165.2	240	130	284	160
8	200	152	216.3	265	202	307	200
10	250	165	267.4	295	235	337	200
12	300	178	318.5	340	280	392	250
14	350	190	355.6	383	315	435	300
16	400	216	406.4	427	355	481	400
18	450	222	457.2	467	370	521	400
20	500	229	508	499	406	568	450
24	600	267	609.6	618	464	689	500
28	700	39	711.2	745	560	903	350*
32	800	318	812.8	809	630	967	350*
36	900	330	914.4	873	697	1030	350*
42	1050	410	1066.8	964	777	1122	350*

ANSI300Lb
公稱通徑		L	Dn	H1	H2	H	DO
in	mm	L	Dn	H1	H2	H	DO
3	76	118	89.1	242	108	286	160
4	100	190	114.3	204	108	248	160
5	125	200	139.8	214	120	258	160
6	150	210	165.2	259	135	301	200
8	200	230	216.3	276	202	318	200
10	250	250	267.4	313	235	365	250
12	300	270	318.5	363	280	415	300
14	350	290	355.6	406	315	458	400
16	400	310	406.4	441	355	510	450
18	450	330	457.2	523	370	591	500
20	500	350	508	602	420	740	350*
24	600	390	609.6	695	490	833	350*

六、D363H對焊式硬密封蝶閥主要零部件材料

零件名稱	材料
閥體	碳鋼、不銹鋼、鉻鋁鋼
蝶板	碳鋼、合金鋼、不銹鋼
閥座	3不銹鋼、鈷基硬質合金
軸套	不銹鋼
閥桿	不銹鋼、特殊材料
填料	柔性石墨

七、D363H對焊式硬密封蝶閥訂貨說明：
金豪閥門對貴公司的承渃

1、我公司對產品的質量實行三包；包質、包換、包修

2、合同簽定后，質量保證，按時交貨

3、客戶在訂貨中務必提供以下說明；

【1】結構長度【2】鏈接方式【3】公稱直徑【4】產品使用介質、溫度、壓力、參數等

4、尊敬的客戶，如有疑問，我公司一定會竭盡全力為您提供良好的服務
