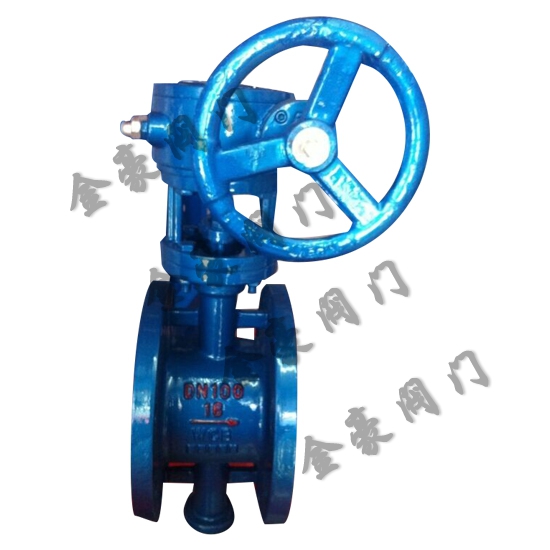

一、 SD943F電動伸縮蝶閥概述：
伸縮蝶閥的蝶板安裝于管道的直徑方向。在蝶閥閥體圓柱形通道內，圓盤形蝶板繞著軸線旋轉，旋轉角度為0°~90°之間，旋轉到90°時，閥門則牌全開狀 態。 此閥一般水平安裝。 新型高壽命不銹鋼蝶閥的特點以及蝶閥在使用過程中存在問題 目前 ,伸縮蝶閥作為一種用來實現管路系統通斷及流量控制的部件，已在石油、化工、冶金、水電等許多領域中得到極為廣泛地應用。在已公知的蝶閥技術中，其密封形 式多采用密封結構，密封材料為橡膠、聚四氟乙烯等。由于結構特征的限制，不適應耐高溫、高壓及耐腐蝕、抗磨損等行業?，F(xiàn)有一種比較 的蝶閥是三偏心金屬 硬密封蝶閥，閥體和閥座為連體構件，閥座密封表面層堆焊耐溫、耐蝕合金材料。多層軟疊式密封圈固定在閥板上，這種蝶閥與傳統蝶閥相比具有耐高溫，操作輕 便，啟閉無磨擦，關閉時隨著傳動機構的力矩增大來補償密封
二、SD943F電動伸縮蝶閥主要性能規范：
公稱通徑 | DN（mm） | 50～2000 | ||
公稱壓力 | PN（MPa） | 0.6 | 1.0 | 1.6 |
試驗壓力 | 強度試驗 | 0.9 | 1.5 | 2.4 |
密封試驗 | 0.66 | 1.1 | 1.76 | |
氣密封試驗 | 0.6 | 0.6 | 0.6 | |
適用溫度 | ≤80℃ | |||
適用介質 | 空氣、水、蒸氣、煤氣、油品等。 | |||
驅動形式 | 手動、蝸桿蝸輪傳動、氣傳動、電傳動。 | |||
三、SD943F電動伸縮蝶閥主要技術圖紙
四、SD943F電動伸縮蝶閥主要特點：
SD943F電動伸縮蝶閥適用于溫度≤80℃，公稱壓力≤1.6MPa的食品、醫藥、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用，具有補償管道熱脹冷縮的功能
五、SD943F電動伸縮蝶閥主要外形連接尺寸：
規格 | D | D1 | D2 | Lmax | Lmin | H1 | H2 | N-Фd |
100 | 220 | 180 | 156 | 216 | 174 | 110 | 170 | 8-Ф18 |
125 | 250 | 210 | 184 | 232 | 186 | 123 | 182 | 8-Ф18 |
150 | 285 | 240 | 211 | 239 | 194 | 140 | 210 | 8-Ф22 |
200 | 340 | 295 | 266 | 264 | 214 | 170 | 238 | 8-Ф22 |
250 | 395 | 350 | 319 | 296 | 235 | 195 | 270 | 12-Ф22 |
300 | 445 | 400 | 370 | 300 | 250 | 222 | 300 | 12-Ф22 |
350 | 505 | 460 | 429 | 320 | 270 | 252 | 330 | 16-Ф22 |
400 | 565 | 515 | 480 | 332 | 282 | 285 | 368 | 16-Ф26 |
450 | 615 | 565 | 530 | 355 | 305 | 310 | 402 | 20-Ф26 |
500 | 670 | 620 | 582 | 365 | 315 | 337 | 438 | 20-Ф30 |
600 | 780 | 725 | 682 | 420 | 340 | 393 | 490 | 24-Ф30 |
700 | 895 | 840 | 794 | 446 | 396 | 450 | 558 | 24-Ф33 |
800 | 1015 | 950 | 901 | 476 | 426 | 515 | 625 | 28-Ф33 |
900 | 1115 | 1050 | 1001 | 506 | 456 | 560 | 685 | 28-Ф33 |
1000 | 1230 | 1160 | 1112 | 516 | 466 | 610 | 750 | 28-Ф36 |
1200 | 1455 | 1380 | 1328 | 560 | 510 | 725 | 880 | 32-Ф39 |
1400 | 1675 | 1590 | 1530 | 590 | 540 | 840 | 987 | 36-Ф42 |
1600 | 1915 | 1820 | 1750 | 630 | 585 | 960 | 1158 | 40-Ф48 |
1800 | 2115 | 2020 | 1950 | 680 | 630 | 1060 | 1258 | 44-Ф48 |
2000 | 2325 | 2230 | 2150 | 730 | 680 | 1165 | 1365 | 48-Ф48 |
六、SD943F電動伸縮蝶閥主要零部件材料
零件名稱 | 材料 |
閥體 | 鑄鐵、鑄鋼、不銹鋼、鉻鉬鋼、合金鋼 |
蝶板 | 鑄鋼、合金鋼、不銹鋼、鉻鉬鋼 |
密封圈 | 橡膠、聚四氟、聚內脂、不銹鋼 |
閥桿 | 2Cr13、不銹鋼、鉻鉬鋼 |
伸縮管 | 鑄鐵、鑄鋼、不銹鋼、鉻鉬鋼 |
填料 | 柔性石墨 |
七、SD943F電動伸縮蝶閥訂貨說明：
金豪閥門對貴公司的承渃
1、 我公司對產品的質量實行三包；包質、包換、包修
2、 合同簽定后，質量保證，按時交貨
3、 客戶在訂貨中務必提供以下說明；
【1】 結構長度【2】鏈接方式【3】公稱直徑【4】產品使用介質、溫度、壓力、參數等
4、尊敬的客戶，如有疑問，我公司一定會竭盡全力為您提供 良好的服務
