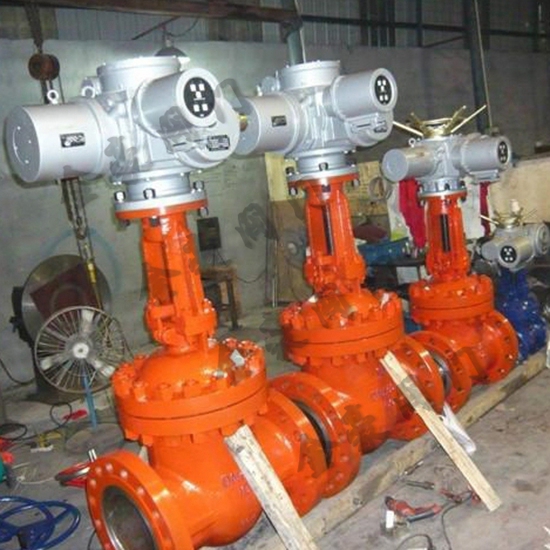

Z941H-16P電動閘閥

發布日期:2015-11-17    點擊數: Z941H-16P電動閘閥

電動閘閥廣泛適用于石油化工,火力發電廠等油品、水蒸氣管路上作接通或截?cái)喙苈分薪橘|(zhì)的啟閉裝置。

二、Z941H-16P電動閘閥執行標準:

設計規范:GB/T 12234

結構長度:GB/T 12221

連接法蘭:JB/T 79

試驗與檢驗:JB/T 9092

壓力-溫度:GB/T 9131

產品標識:GB/T 12220

三、Z941H-16P電動閘閥-性能規范:

型號公稱壓力
     (MPa)
實驗壓力工作溫度(℃)適用介質
  強度水(MPa)密封(水)空氣(MPa)低壓密封空氣(MPa)
Z41H-16C
     Z41W-16P(R)
1.62.41.80.6≤425硝酸類
Z41W-25P(R)2.53.82.80.6≤200醋酸類
Z41W-40P(R)4.06.04.40.6≤200硝酸類
Z41W-64P(R)6.49.67.00.6≤200醋酸類


四、Z941H-16P電動閘閥-主要零件材質:

閥體/閥蓋ZGICr18Ni9TiZG00Cr18Ni10ZG1Cr18Ni12M02TiZG00Cr17Ni14M02WCB
零件名稱ZGICr18Ni9Tit系列ZG00Cr18Ni10系列ZG1Cr18Ni12M02Ti系列ZG00Cr17Ni14M02系列WCB系列
閘板ZGICr18Ni9TiZG00Cr18Ni10ZG1Cr18Ni12M02TiZG00Cr17Ni14M021Cr13
閥桿1Cr18Ni9Ti00Cr18Ni101Cr18Ni12M02Ti00Cr17Ni14M021Cr13
填料PTFE編織PTFE編織PTFE編織PTFE編織石墨
墊片304L+PTFE304L+PTFE316+PTFE316L+PTFE石墨
壓蓋ZGICr18Ni9TiZG00Cr18Ni10ZG1Cr18Ni12M02TiZG00Cr17Ni14M02系列WCB
填料壓環1Cr18Ni9Ti00Cr18Ni101Cr18Ni12M02Ti00Cr17Ni14M021Cr13
螺栓1Cr17Ni21Cr17Ni21Cr17Ni21Cr17Ni235CrMoA
螺母1Cr18Ni9Ti1Cr18Ni9Ti1Cr18Ni9Ti1Cr18Ni9Ti45


五、Z941H-16P電動閘閥-1.6MPa主要連接尺寸:

尺寸DN1520253240506580100125150200250300350400450500600
Lmm130150160180200250265280300325350400450500550600650700800
Hmm1751802102103503583734355006146748181225141516301780205021812599
Wmm180180200200200240240280320360360400450500500600720720720


七、Z941H-16P電動閘閥-2.5MPa主要連接尺寸:

尺寸DN1520253240506580100125150200250300350400450500600
Lmm130150160180200250265280300325350400450500550600650700800
Hmm1751802102103503583734355006146748181225141516301780205021812599
Wmm180180200200200240240280320360360400450500500600720720720


金豪閥門對貴公司的承渃

1、我公司對產品的質量實行三包;包質、包換、包修

2、合同簽定后,質量保證,按時交貨

3、客戶在訂貨中務必提供以下說明;

【1】結構長度【2】鏈接方式【3】公稱直徑【4】產品使用介質、溫度、壓力、參數等

4、尊敬的客戶,如有疑問,我公司一定會竭盡全力為您提供優良的服務。
