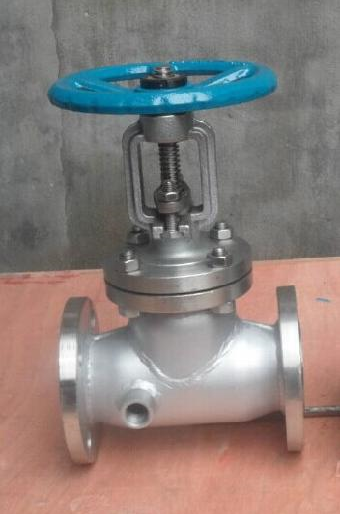

夾套保溫截止閥
1、 雙重的密封設計(波紋管+填料)若波紋管失效，閥桿填料也會避免；
2、外泄漏，并符合國際密封標準；
3、沒有流體損失，降低能源損失，提高工廠設備安全；
4、使用壽命長，減少維修次數，降低經營成本；
5、堅固耐用的波紋管密封設計，保證閥桿的零泄漏，提供無需維護的條件
執行標準
設計與制造：BS1873BS5160GB12233
法蘭尺寸：ANSIB16.5JB/T79GB9113
壓力溫度：ANSIB16.34
結構長度：ANSIB16.10BS1873GB12221
對焊連接尺寸：ANSIB16.25
檢驗與實驗：BS6755GB/T13927
二、BJ41H夾套保溫截止閥主要性能規范：
型號 | 公稱壓力 | 試驗壓力PS（MPa） | 適用溫度 | 適用介質 | 保溫套壓力 | |
殼體 | 密封 | |||||
BJ41W-16P.R.C | 1.6 | 2.4 | 1.8 | ≤350 | 硝酸類 | ≤1.0 |
BJ41W-25P.R.C | 2.5 | 3.8 | 2.8 | ≤350 | 硝酸類 | ≤1.0 |
三、BJ41W/H-16P/R/C保溫截止閥主要外形尺寸和連接尺寸
型號 | 公稱通徑 | 尺寸（?） | |||||||
L | D | D1 | D2 | B-f | Z-φ | H | D0 | ||
BJ41W/H-16P/R/C | 15 | 130 | 95 | 65 | 45 | 16-2 | 4-14 | 170 | 120 |
20 | 150 | 105 | 75 | 55 | 16-2 | 4-14 | 190 | 140 | |
25 | 160 | 115 | 85 | 65 | 16-2 | 4-14 | 205 | 160 | |
32 | 180 | 135 | 100 | 78 | 18-2 | 4-18 | 270 | 180 | |
40 | 200 | 145 | 110 | 85 | 18-3 | 4-18 | 310 | 200 | |
50 | 230 | 160 | 125 | 100 | 18-3 | 4-18 | 358 | 240 | |
65 | 290 | 180 | 145 | 120 | 18-3 | 4-18 | 373 | 280 | |
80 | 310 | 195 | 160 | 135 | 20-3 | 8-18 | 435 | 320 | |
100 | 350 | 215 | 180 | 155 | 20-3 | 8-18 | 500 | 360 | |
125 | 400 | 245 | 210 | 185 | 22-3 | 8-18 | 614 | 400 | |
150 | 480 | 280 | 240 | 210 | 24-3 | 8-23 | 674 | 400 | |
200 | 600 | 335 | 295 | 265 | 26-3 | 12-23 | 818 | 450 | |
250 | 730 | 405 | 355 | 320 | 30-3 | 12-25 | 969 | 550 | |
四、BJ41W/H-25P/R/C保溫截止閥主要外形尺寸和連接尺寸
型號 | 公稱通徑 | 尺寸（?） | |||||||
L | D | D1 | D2 | B-f | Z-φ | H | D0 | ||
BJ41WH-25PRC | 15 | 130 | 95 | 65 | 45 | 16-2 | 4-14 | 233 | 120 |
20 | 150 | 105 | 75 | 55 | 16-2 | 4-14 | 275 | 140 | |
25 | 160 | 115 | 85 | 65 | 16-2 | 4-14 | 285 | 160 | |
32 | 180 | 135 | 100 | 78 | 18-2 | 4-18 | 302 | 180 | |
40 | 200 | 145 | 110 | 85 | 18-3 | 4-18 | 355 | 200 | |
50 | 230 | 160 | 125 | 100 | 20-3 | 4-18 | 362 | 240 | |
65 | 290 | 180 | 145 | 120 | 22-3 | 8-18 | 400 | 280 | |
80 | 310 | 195 | 160 | 135 | 22-3 | 8-18 | 430 | 320 | |
100 | 350 | 230 | 190 | 160 | 24-3 | 8-23 | 465 | 360 | |
125 | 400 | 270 | 220 | 188 | 28-3 | 8-25 | 550 | 400 | |
150 | 480 | 300 | 250 | 218 | 30-3 | 8-25 | 700 | 400 | |
200 | 600 | 360 | 310 | 278 | 343 | 12-25 | 780 | 450 | |
250 | 730 | 425 | 370 | 335 | 36-3 | 12-30 | 900 | 550 | |
五、BJ41W/H-40/64P/R/C保溫截止閥主要外形尺寸和連接尺寸
型號 | 公稱通徑 | 尺寸（?） | ||||||
L | D | D1 | D2 | B-f | Z-φ | H | ||
BJ41WH-40PRC | 15 | 130 | 95 | 65 | 45 | 16-2 | 4-14 | 233 |
20 | 150 | 105 | 75 | 55 | 16-2 | 4-14 | 275 | |
25 | 160 | 115 | 85 | 65 | 16-2 | 4-14 | 285 | |
32 | 180 | 135 | 100 | 78 | 18-2 | 4-18 | 302 | |
40 | 200 | 145 | 110 | 85 | 18-3 | 4-18 | 355 | |
50 | 230 | 160 | 125 | 100 | 20-3 | 4-18 | 370 | |
65 | 290 | 180 | 145 | 120 | 22-3 | 8-18 | 408 | |
80 | 310 | 195 | 160 | 135 | 22-3 | 8-18 | 436 | |
100 | 350 | 230 | 190 | 160 | 24-3 | 8-23 | 475 | |
125 | 400 | 270 | 220 | 188 | 28-3 | 8-25 | 558 | |
150 | 480 | 300 | 250 | 218 | 30-3 | 8-25 | 720 | |
200 | 600 | 375 | 320 | 282 | 38-3 | 12-30 | 800 | |
BJ41WH-64PRC | 15 | 170 | 105 | 75 | 55 | 18-2 | 4-14 | 240 |
20 | 190 | 125 | 90 | 68 | 20-2 | 4-18 | 280 | |
25 | 210 | 135 | 100 | 78 | 22-2 | 4-18 | 290 | |
32 | 230 | 150 | 110 | 82 | 24-2 | 4-23 | 325 | |
40 | 260 | 165 | 125 | 95 | 24-3 | 4-23 | 360 | |
50 | 300 | 175 | 135 | 105 | 26-3 | 4-23 | 410 | |
65 | 340 | 200 | 160 | 130 | 28-3 | 8-23 | 430 | |
80 | 380 | 210 | 170 | 140 | 30-3 | 8-23 | 465 | |
100 | 430 | 250 | 200 | 168 | 32-3 | 8-25 | 537 | |
125 | 500 | 295 | 240 | 202 | 36-3 | 8-30 | 630 | |
150 | 550 | 340 | 280 | 240 | 38-3 | 8-34 | 790 | |
200 | 650 | 405 | 345 | 300 | 44-3 | 12-34 | 910 | |
金豪閥門對貴公司的承諾
1、我公司對產品的質量實行三包；包質、包換、包修
2、合同簽定后，質量保證，按時交貨
3、客戶在訂貨中務必提供以下說明；
【1】結構長度【2】鏈接方式【3】公稱直徑【4】產品使用介質、溫度、壓力、參數等
4、尊敬的客戶，如有疑問，我公司一定會竭盡全力為您提供 良好的服務。
