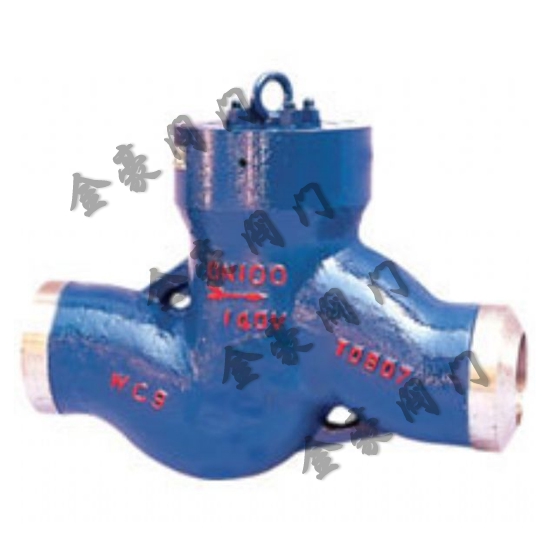

一、 H61Y焊接電站止回閥概述：
電站止回閥適用于Class1500～2500Lb、工作溫度-29～570℃的石油、化工、火力電站等各種工況的管路上。適用介質為：水、油品、蒸汽等。閥門中腔采用壓力自緊式密封結構，內腔壓力越高密封性能越好。支管兩端為對焊連接，適應不同的接管要求。
二、 H61Y焊接電站止回閥引用標準：
設計與制造：E101 JB/T3595 DL/T531
結構長度：E101 JB2766 GB/T15188.1
壓力溫度等級：E101 JB/T3595
試驗與檢驗：E101 JB/T9092
三、H61Y焊接電站止回閥主要特點：
H61Y焊接電站止回閥應用：化工、石化、石油、造紙、采礦、電力、液化氣、食品、制藥、給排水、市政、機械設備配套、電子工業(yè)，城建等領域。
四、H61Y焊接電站止回閥主要外形連接尺寸：
NPS | 1/2" | 3/4" | 1" | 11/4" | 11/2" | 2" | ||
L(RF) | 150Lb | 108 | 117 | 127 | 140 | 165 | 203 | |
300Lb | 152 | 178 | 203 | 216 | 229 | 267 | ||
600Lb | 165 | 190 | 216 | 229 | 241 | 292 | ||
H | 150Lb～300Lb | 61 | 61 | 79 | 95 | 103 | 118 | |
600Lb | 61 | 79 | 95 | 103 | 118 | 135 | ||
重量 | 150Lb | RF | 2.56 | 3.37 | 4.37 | 8.17 | 8.94 | 12.64 |
BW | 1.70 | 190 | 2.10 | 5.12 | 5.50 | 1.89 | ||
300Lb | RF | 2.73 | 3.65 | 4.74 | 8.77 | 9.60 | 13.70 | |
BW | 1.90 | 2.10 | 3.00 | 5.12 | 6.60 | 7.85 | ||
600Lb | RF | 3.00 | 4.00 | 5.83 | 9.47 | 10.10 | 15.6 | |
BW | 2.00 | 3.12 | 4.25 | 7.25 | 8.56 | 13. | ||
五、H61Y焊接電站止回閥主要零部件材料
閥 體 | WCB | WC1 | WC6 | WC9 |
閥 蓋 | 25 | 15CrMoA | 12Cr1MoVA | 12Cr1MoVA |
閥 瓣 | WCB | WC1 | WC6 | WC9 |
搖 桿 | WCB | WC1 | WC6 | WC9 |
閥 座 | 25 | 15Cr1MoA | 12Cr1MoVA | 12Cr1MoVA |
銷軸 | 1Cr17Ni2 | 20Cr1Mo1V1A | ||
填 料 | 增強柔性石墨 | |||
六、H61Y焊接電站止回閥訂貨說明：
金豪閥門對貴公司的承渃
1、 我公司對產品的質量實行三包；包質、包換、包修
2、 合同簽定后，質量保證，按時交貨
3、 客戶在訂貨中務必提供以下說明；
【1】 結構長度【2】鏈接方式【3】公稱直徑【4】產品使用介質、溫度、壓力、參數(shù)等
4、尊敬的客戶，如有疑問，我公司一定會竭盡全力為您提供 良好的服務
