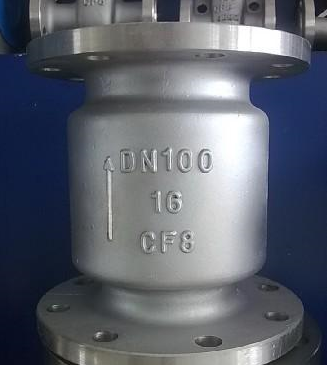

H42W不銹鋼立式止回閥

發布日期:2015-11-29    點擊數: H42W不銹鋼立式止回閥
產品名稱:H42W不銹鋼立式止回閥
產品型號:H42W-16P/25P/40P
品牌:金豪閥門

H42W不銹鋼立式止回閥詳細資料:

一、H42W不銹鋼立式止回閥概述:

不銹鋼立式止回閥正常處于關閉狀態,由于管線中進口端介質的壓力作用,而克服彈簧阻力使閥門開啟。當進口端介質壓力低于出口端時,彈簧將閥芯推向閥座而使閥門關閉,阻止介質逆流,故起止回作用。

本閥門由于采用彈簧支撐閥芯,故采用立式安裝或臥式裝均可。

二、H42W不銹鋼立式止回閥工作原理:

H42H系列立式止回閥能防止介質倒流,起到介質止回作用。H42H立式止回閥在進口端介質壓力高于出口端時處于開啟狀態。因?yàn)楣艿览镞M(jìn)口端介質的 壓力作用下,頂開立式止回閥中的閥瓣,使閥門自動開啟。當進口端介質壓力低于出口端時,彈簧將閥瓣推向閥座而使閥門關閉(注:臥式安裝下需加彈簧,立式管 道安裝無需加彈簧。閥瓣在自身重量和逆流 三、H42W不銹鋼立式止回閥執行標準:

設計與制造GB/T12235
連接端尺寸結構長度GB/T12221
法蘭尺寸JB/T79
檢驗與試驗JB/T9092
材料碳鋼GB/T12229
不銹鋼GB/T12230
合金鋼Q/ZB66

四、H42W不銹鋼立式止回閥性能和使用范圍:

型號公稱壓力
     PN(MPa)
試驗壓力SP(MPa)適用溫度
     (℃)
適用介質
殼體密封
H42W-25P2.53.82.8≤200硝酸類
H42W-25R醋酸類
H42W-40P4.06.04.4水、油品
H42W-40R




五、H42W不銹鋼立式止回閥主要零部件材料:

零件名稱閥體、閥瓣導向閥密封面
H42W-16C碳鋼碳鋼碳鋼
H42W-16P鉻鎳鈦不銹鋼鉻鎳鈦不銹鋼鉻鎳鈦不銹鋼
H42W-25P
H42W-40P
H42W-25R鉻鎳鉬鈦不銹鋼鉻鎳鉬鈦不銹鋼鉻鎳鉬鈦不銹鋼
H42W-40R
H42Y-40碳鋼碳鋼堆焊硬質合金

  六、H42W不銹鋼立式止回閥主要連接尺寸和外型尺寸:

公稱通徑PN1.6/2.5/4.0MPa
H
系列 1系列 2
DN32145110
DN40155120
DN50170140
DN65180160
DN80200185
DN100220210
DN125250275
DN150280300
DN200380380

金豪閥門對貴公司的承渃

1、我公司對產品的質量實行三包;包質、包換、包修

2、合同簽定后,質量保證,按時交貨

3、客戶在訂貨中務必提供以下說明;

【1】結構長度【2】鏈接方式【3】公稱直徑【4】產品使用介質、溫度、壓力、參數等

4、尊敬的客戶,如有疑問,我公司一定會竭盡全力為您提供 良好的服務
