一、DJ41Y低溫截止閥概述:
制造標準:中國GB、機械部JB、化工標準HG、美標API、ANSI、德標DIN、日本JIS、JPI、英標BS生產。閥體材質:銅、鑄鐵、鑄鋼、碳鋼、WCB、WC6、WC9、20#、25#、鍛鋼、A105、F11、F22、不銹鋼、304、304L、316、316L、鉻鉬鋼、低溫鋼、鈦合金鋼等。工作壓力1.0Mpa-50.0Mpa。工作溫度:-196℃-650℃。連接方式:內螺紋、外螺紋、法蘭、焊接、對焊、承插焊、卡套、卡箍。驅動方式:手動、氣動、液動、電動。
產品型號:DJ41Y-16C/25C/40C

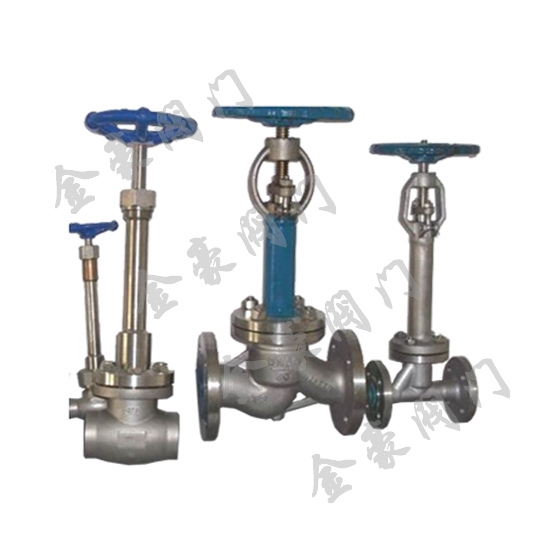

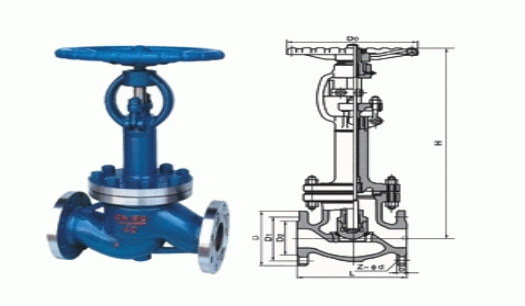

二、DJ41Y低溫截止閥主要結構圖
三、DJ41Y低溫截止閥標準規范
執行標準
設計與制造:JB/T7749-95
結構長度:GB/T12221-89
連接端:GB/T9113-2000,HG20592-97,SH3406-96GB/T12224-89
檢驗與試驗:JB/T7749-95
四、DJ41Y低溫截止閥性能參數:
型號 | DJ41Y-16 | DJ41Y-16P | DJ41Y-25 | DJ41Y-25P | DJ41Y-40 | DJ41Y-40P | |||||||
工作壓力(MPa) | 1.6 | 2.5 | 4.0 | ||||||||||
適用溫度(℃) | -45 | -101 | -196 | ||||||||||
適用介質 | 液化天然氣、乙烯、丙烯等低溫介質 | ||||||||||||
材料 | 閥體、閥蓋 | LCB | LC3 | LCB | LC3 | LCB | LC3 | ||||||
閥瓣、閥座 | 鉻鎳鋼+鈷鉻鎢 | ||||||||||||
閥桿 | 鉻鎳鋼 |
五、DJ41Y低溫截止閥安裝尺寸:
公稱通徑 | 主要外形尺寸和連接尺寸 | H | ||||||||||||||
L | D | D1 | D2 | b | Z-d | D0 | -46℃ | -101℃ | -196℃ | |||||||
DJ41Y-16C DJ41Y-16P DJ41Y-16R DJ641Y-16C DJ641Y-16P DJ641Y-16R DJ9B41Y-16C DJ9B41Y-16P DJ9B41Y-16R | ||||||||||||||||
50 | 230 | 160 | 125 | 100 | 16 | 4-18 | 240 | 460 | 480 | 520 | ||||||
65 | 290 | 180 | 145 | 120 | 18 | 4-18 | 280 | 475 | 505 | 525 | ||||||
80 | 310 | 195 | 160 | 135 | 20 | 8-18 | 280 | 520 | 550 | 590 | ||||||
100 | 350 | 215 | 180 | 155 | 20 | 8-18 | 320 | 545 | 575 | 615 | ||||||
125 | 400 | 245 | 210 | 185 | 22 | 8-18 | 360 | 590 | 620 | 660 | ||||||
150 | 480 | 280 | 240 | 210 | 24 | 8-23 | 400 | 650 | 650 | 730 | ||||||
200 | 600 | 335 | 295 | 265 | 26 | 12-23 | 400 | 850 | 850 | 930 | ||||||
250 | 730 | 405 | 355 | 320 | 30 | 12-25 | 450 | 956 | 986 | 1036 | ||||||
300 | 850 | 460 | 410 | 375 | 30 | 12-25 | 500 | 1095 | 1125 | 1175 | ||||||
DJ41Y-25 DJ41Y-25P DJ41Y-25R DJ641Y-25C DJ641Y-25P DJ641Y-25R DJ9B41Y-25C DJ9B41Y-25P DJ9B41Y-25R | ||||||||||||||||
50 | 230 | 160 | 125 | 100 | 20 | 4-18 | 240 | 460 | 480 | 520 | ||||||
65 | 290 | 180 | 145 | 120 | 22 | 8-18 | 280 | 475 | 505 | 525 | ||||||
80 | 310 | 195 | 160 | 135 | 22 | 8-18 | 280 | 520 | 550 | 590 | ||||||
100 | 350 | 230 | 190 | 160 | 24 | 8-23 | 320 | 545 | 575 | 615 | ||||||
125 | 400 | 270 | 220 | 188 | 28 | 8-25 | 360 | 590 | 620 | 660 | ||||||
150 | 480 | 300 | 250 | 218 | 30 | 8-25 | 400 | 650 | 680 | 730 | ||||||
200 | 600 | 360 | 310 | 278 | 34 | 12-25 | 400 | 850 | 880 | 930 | ||||||
250 | 730 | 425 | 370 | 332 | 36 | 12-30 | 450 | 956 | 986 | 1036 | ||||||
300 | 850 | 485 | 430 | 390 | 40 | 16-30 | 500 | 1095 | 1125 | 1175 |
