【簡單介紹】
又稱手動刀型閘閥，刀形閘閥它是一種閘板與閥座始終緊密接觸密封的閥門，其原理是閘板上開有一個通徑大小的圓口，通過閘板啟閉使得閘板上圓口跟通徑做完全脫離和相吻合的動作。此閥門的優點在于閥體通徑無凹槽，介質不會卡阻堵塞，并且具有全通徑流通特性，其密封結構可以分軟密封、硬密封結構。穿透式刀閘閥是具有精密構造，工藝性好，結構緊湊等特點，密封閥座為活動結構設計，有防磨損和自動補償功能，因而壽命更長。在關閉和開啟過程中閥座跟閘板一直緊貼運動，使得閥門啟閉力穩定，并且具有切斷介質等特點。
【詳細說明】

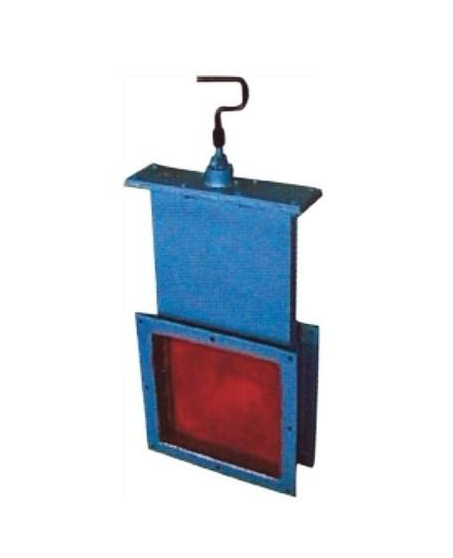

一、LC-I手動調節插板閥產品概述：
手動調節插板閥LC-I(II)結構筒單、操作自如、閥板采用 良好碳素鋼板、滑動靈活、插抽省力、密封性能良好、局部阻力損失小、維護保養拆裝方便、不易變形。本閥分為L(zhǎng)C-I型和LC-II型，LC-I型用于通風除塵、風力輸送及排風系統管路上調節流量；LC-II型主要用于固體粉料輸送的調節流量和切斷。
二、LC-I手動調節插板閥主要性能：
公稱通徑：80-2000mm
公稱壓力：0.05MPA
介質流速：28m/s
適用溫度：≤300℃
適用介質：Ⅰ型為空氣、粉塵、氣體。Ⅱ型為固體粉料、晶體料等

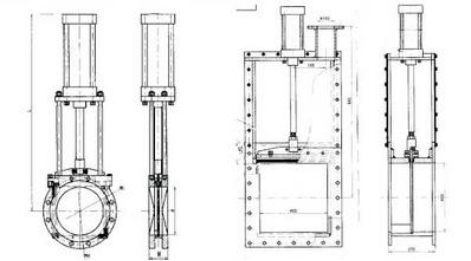

三、LC-I手動調節插板閥技術圖片：
四、LC-I手動調節插板閥主要原理：
電動插板閥、手動螺旋閘閥通常用于卸料器配套使用，手動螺旋閘閥的直徑與卸料器進料口配套，有方形和圓形兩種。
五LC-I手動調節插板閥主要外形連接尺寸：
單位：mm
| DN | D | D1 | b | L | n-d | 質量kg | DN | D | D1 | b | L | n-d | 質量kg | ||
| 80 | 150 | 120 | 6 | 240 | 80 | 4-10 | 36 | 240 | 310 | 280 | 8 | 465 | 120 | 8-10 | 291 |
| 90 | 160 | 130 | 255 | 60 | 250 | 320 | 290 | 480 | 310 | ||||||
| 100 | 170 | 140 | 270 | 98 | 260 | 330 | 300 | 495 | 340 | ||||||
| 110 | 180 | 150 | 285 | 110 | 280 | 350 | 320 | 510 | 360 | ||||||
| 120 | 190 | 160 | 300 | 100 | 6-10 | 127 | 300 | 380 | 345 | 525 | 140 | 8-12 | 380 | ||
| 130 | 200 | 170 | 315 | 140 | 320 | 400 | 365 | 540 | 400 | ||||||
| 140 | 210 | 180 | 330 | 150 | 340 | 420 | 385 | 555 | 420 | ||||||
| 150 | 220 | 190 | 345 | 167 | 360 | 440 | 405 | 1040 | 450 | ||||||
| 160 | 230 | 200 | 8 | 360 | 175 | 380 | 460 | 425 | 10 | 1070 | 490 | ||||
| 170 | 240 | 210 | 375 | 195 | 400 | 480 | 445 | 1110 | 550 | ||||||
| 180 | 250 | 220 | 380 | 210 | 420 | 500 | 465 | 1140 | 160 | 590 | |||||
| 190 | 260 | 230 | 405 | 225 | 450 | 530 | 495 | 1210 | 630 | ||||||
| 200 | 270 | 240 | 420 | 120 | 8-10 | 236 | 480 | 560 | 525 | 1270 | 12-12 | 660 | |||
| 210 | 280 | 250 | 435 | 248 | 500 | 580 | 545 | 1310 | 690 | ||||||
| 220 | 290 | 260 | 450 | 262 | 530 | 610 | 575 | 1370 | 720 | ||||||
| 230 | 300 | 270 | 460 | 280 | 560 | 640 | 605 | 1400 | 750 |
六、LC-I手動調節插板閥訂貨說明：
10、如有特殊要求時請?jiān)谟嗁?gòu)產品時注明。
11、若已經由設計單位選定的型號，請按型號直接向我司銷售部訂購。
12、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖由我們的金豪閥門廠家為您審核把關。
金豪閥門對貴公司的承渃
1、我公司對產品的質量實行三包；包質、包換、包修
2、合同簽定后，質量保證，按時交貨
3、客戶在訂貨中務必提供以下說明；
【1】結構長度【2】鏈接方式【3】公稱直徑【4】產品使用介質、溫度、壓力、參數等
4、尊敬的客戶，如有疑問，我公司一定會竭盡全力為您提供 良好的服務。
