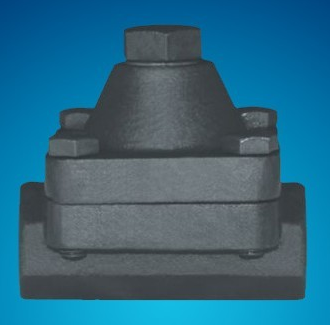

CS17H可調雙金屬疏水閥

發布日期：2015-09-28 點擊數： CS17H可調雙金屬疏水閥

【簡單介紹】

CS17H可調雙金屬片型蒸汽疏水閥結構 、性能優良、排水量大、漏汽溫度可調節，過冷度在2℃左右，可能排除大量冷空氣和其它不凝汽體，不會產生汽堵現象。可更換內件，易于維修和調整。

【詳細說明】

一、CS17H可調雙金屬疏水閥產品概述：

CS17H(CS67H)型可調雙金屬片式蒸汽疏水閥結構 、性能優良、排水量大、漏汽溫度可調節，過冷度在2℃左右，可能排除大量冷空氣和其它不凝汽體，不會產生汽堵現象。可更換內件，易于維修和調整。

二、CS17H可調雙金屬疏水閥主要性能規范：

型號/項目	CS17H-16C CS47H-16C CS67H-16C	CS17H-25 CS47H-25 CS67H-25	CS17H-40 CS47H-40 CS67H-40	單位
公稱壓力	1.6	2.5	4.0	Mpa
殼體試驗壓力	2.4	3.8	6.0
高工作壓力	1.6	2.5	4.0
高工作溫度	203	220	247
高允許溫度	425	425	425
工作介質	蒸汽、凝結水Stemam

三、CS17H可調雙金屬疏水閥技術圖片：


四、CS17H可調雙金屬疏水閥主要零部件材料：


五、CS17H可調雙金屬疏水閥主要外形連接尺寸：

單位：mm

型號 Type	DN	螺紋連接				承接焊連接					法蘭連接
		RC	L	H	W	L	H	W	d	T	L	H	D	K	d	C	F	N-
		(mm)				(mm)					(mm)
CS17H-16C CS47H-16C CS67H-16C	15	1/2	100	92	82	100	92	82	22	12	150	92	95	65	45	14	2	4-14
	20	3/4	100	92	82	100	92	82	27	12	150	92	105	75	55	14	2	4-14
	25	1	100	92	82	100	92	82	34	12	160	92	115	85	65	14	2	4-14
	32	11/4	165	140	115	165	140	115	42	13	200	140	135	100	78	16	2	4-18
	40	11/2	165	140	115	165	140	115	48	13	200	140	145	110	85	16	3	4-18
	50	2	175	140	115	175	140	115	61	14	230	140	160	125	100	16	3	4-18
CS17H-25 CS47H-25 CS67H-25	15	1/2	100	92	82	100	92	82	22	12	150	92	95	65	45	14	2	4-14
	20	3/4	100	92	82	100	92	82	27	12	150	92	105	75	55	14	2	4-14
	25	1	100	92	82	100	92	82	34	12	160	92	115	85	65	14	2	4-14
	32	11/4	165	140	115	165	140	115	42	13	200	140	135	100	78	16	2	4-18
	40	11/2	165	140	115	165	140	115	48	13	230	140	145	110	85	16	3	4-18
	50	2	175	140	115	175	140	115	61	14	230	140	160	125	100	16	3	4-18
CS17H-40 CS47H-40 CS67H-40	15	1/2	100	92	82	100	92	82	22	12	250	92	95	65	45	14	2	4-14
	20	3/4	100	92	82	100	92	82	27	12	150	92	105	75	55	14	2	4-14
	25	1	100	92	82	100	92	82	34	12	160	92	115	85	65	14	2	4-14
	32	11/4	165	140	115	165	140	115	42	13	200	140	135	100	78	16	2	4-18
	40	11/2	165	140	115	165	140	115	48	13	200	140	145	110	85	16	3	4-18

六、CS17H可調雙金屬疏水閥訂貨說明：

10、如有特殊要求時請在訂購產品時注明。

11、若已經由設計單位選定的型號，請按型號直接向我司銷售部訂購。

12、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖由我們的金豪閥門人士為您審核把關。

金豪閥門對貴公司的承渃

1、我公司對產品的質量實行三包；包質、包換、包修

2、合同簽定后，質量保證，按時交貨

3、客戶在訂貨中務必提供以下說明；

【1】結構長度【2】鏈接方式【3】公稱直徑【4】產品使用介質、溫度、壓力、參數等

4、尊敬的客戶，如有疑問，我公司一定會竭盡全力為您提供良好的服務
