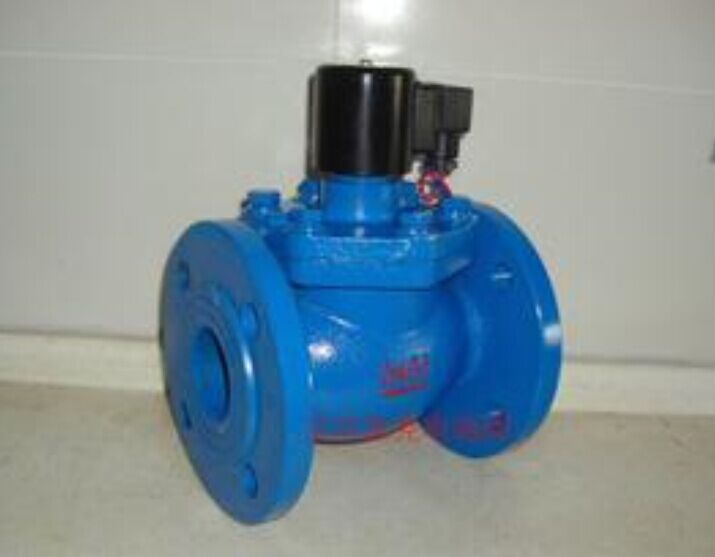

產品名稱： | ZCZ蒸汽電磁閥 |
產品型號： | ZCZ |
品牌： | 金豪閥門 |
一、ZCZ蒸汽電磁閥概述：
ZCZ蒸汽電磁閥適用于以蒸汽為熱介質，進行溫度自動控制的執行機構。可對蒸汽加熱器、散熱器、干燥器等蒸氣設備及各類溫度自控儀、蒸汽定型機、蒸汽 機、蒸汽回潮機等成套設備的鍋爐蒸汽管道進行二位式自動控制和遠程控制。ZCZP蒸汽電磁閥廣泛應用于染化、紡織、印染、食品、醫藥、卷煙、水泥制品、石 油化工、冶金等部門的自制系統。
二、ZCZ蒸汽電磁閥產品特點：
耐腐：主要部件閥塞，閥體等采用不銹鋼和鑄鋼制成，防腐性能良好。
耐熱：電磁、密封部分全部采用特種耐高溫電工材料和密封材料，并采用了有效的隔熱措施。
耐磨：選材合理，閥塞與閥體間巧妙地利用流體的潤滑作用，減少磨損。
耐冷凝：蒸汽管道的冷北水是影響蒸汽電磁閥動作的重要因素，本閥則不受冷凝水影響。
三、ZCZ蒸汽電磁閥安裝尺寸：
公稱通徑DN | 內螺紋連接 | 法蘭連接 | |||||||||
外形尺寸 | 內螺紋 | 外形尺寸 | 法蘭尺寸 | ||||||||
H | L | G | H | L | D | D1 | D2 | b | f | n-d | |
15 | 148 | 92 | 1/2 | 176 | 130 | 95 | 65 | 46 | 14 | 2 | 4-φ14 |
20 | 148 | 92 | 3/4 | 181 | 150 | 105 | 75 | 56 | 16 | 2 | 4-φ14 |
25 | 148 | 110 | 1 | 210 | 160 | 115 | 85 | 65 | 16 | 3 | 4-φ14 |
32 | 182 | 120 | 1 1/4 | 221 | 180 | 140 | 100 | 76 | 18 | 3 | 4-φ18 |
40 | 182 | 140 | 1 1/2 | 230 | 200 | 150 | 110 | 84 | 18 | 3 | 4-φ18 |
50 | 192 | 162 | 2 | 252 | 230 | 165 | 125 | 99 | 20 | 3 | 4-φ18 |
65 | 265 | 290 | 185 | 145 | 118 | 20 | 3 | 4-φ18 | |||
80 | 276 | 310 | 200 | 160 | 132 | 20 | 3 | 8-φ18 | |||
100 | 373 | 350 | 220 | 180 | 156 | 22 | 3 | 8-φ18 | |||
125 | 416 | 400 | 250 | 210 | 184 | 22 | 3 | 8-φ18 | |||
150 | 400 | 480 | 285 | 240 | 211 | 24 | 3 | 8-φ22 | |||
四、ZCZ蒸汽電磁閥技術參數：
工作介質 | 蒸汽及其他無腐蝕性氣體 | ||||||||||
ZCZP蒸汽用閥介質溫度℃ | ≤200 | ||||||||||
工作壓力 MPa | 1.6 | ||||||||||
工作壓差 MPa | 0.05～1.6 | 0.1～1.6 | |||||||||
ZCZP蒸汽用閥電源電壓 | AC220V其余規格可作特殊訂貨 | ||||||||||
使用壽命 | 按JB/T7352-94規定 | ||||||||||
額定流量系數 KV | |||||||||||
泄漏量 ml/min | 按JB/T7352-94?F規定 | ||||||||||
公稱通徑 mm | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 |
ZCZP蒸汽用閥功 耗 | 50VA | ||||||||||
金豪閥門對貴公司的承諾
1、我公司對產品的質量實行三包；包質、包換、包修
2、合同簽定后，質量保證，按時交貨
3、客戶在訂貨中務必提供以下說明；
【1】結構長度【2】鏈接方式【3】公稱直徑【4】產品使用介質、溫度、壓力、參數等
4、尊敬的客戶，如有疑問，我公司一定會竭盡全力為您提供 良好的服務
