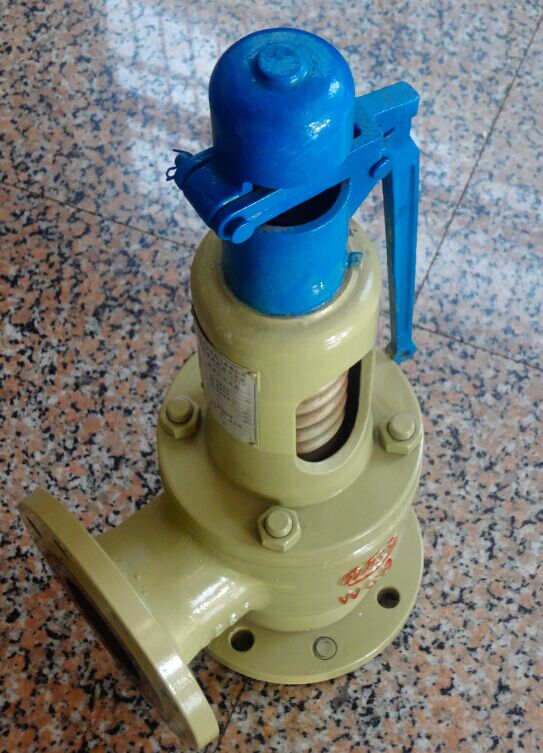

一、A47Y帶扳手彈簧微啟式安全閥概述：
A47Y-C型帶扳手彈簧微啟式安全閥適用于工作溫度≤350℃的蒸汽、空氣等介質的設備或管道上，作為超壓保護裝置。當設備或管道內壓力超過允許值時，閥門自動開啟，繼而全量排放，當壓力降至規定值時，閥門自動關閉，保證設備和管路的安全運行。
連接法蘭標準按JB/T-94的系列1。
二、A47Y帶扳手彈簧微啟式安全閥標準規范：
設計制造標準：
結構長度標準：GB/T 12221-2005
連接法蘭標準：GB/T 9113
壓力溫度等級：GB/T 12224-2005
試驗檢驗標準：GB/T 13927-2008
三、A47Y帶扳手彈簧微啟式安全閥主要零部件材料：
NO | 零件名稱 | 材料 |
1 | 閥體 | WCB |
2 | 閥座 | ZG2Cr13 |
3 | 調節圈 | ZG2Cr13 |
4 | 閥瓣 | 2Cr13 |
5 | 導向套 | 2Cr13 |
6 | 閥蓋 | ZG230-450 |
7 | 彈簧 | 50CrVA |
8 | 閥桿 | 2Cr13 |
9 | 扳手 | ZG200-400 |
10 | 調整螺桿 | 45 |
11 | 保護罩 | ZG200-400 |
密封面材料 | "H"堆焊D507,"Y"堆焊Co基硬質合金 |

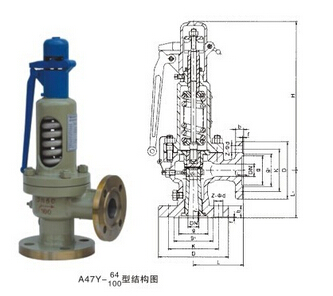

四、A47Y帶扳手彈簧微啟式安全閥外形尺寸和連接尺寸:
型號 | 公稱通徑 | do | D | K | g | g1 | b | f | f1 | Z-?d | L | L1 | ≈H |
A47H-16C | 20 | 15 | 105 | 75 | 55 | 16 | 2 | 4-14 | 100 | 85 | 270 | ||
25 | 20 | 115 | 85 | 65 | 16 | 2 | 4-14 | 100 | 85 | 270 | |||
32 | 25 | 140 | 100 | 78 | 18 | 2 | 4-18 | 115 | 100 | 312 | |||
40 | 32 | 150 | 110 | 85 | 18 | 3 | 4-18 | 120 | 110 | 320 | |||
50 | 40 | 165 | 125 | 100 | 20 | 3 | 4-18 | 135 | 120 | 390 | |||
65 | 50 | 185 | 145 | 120 | 20 | 3 | 4-18 | 140 | 130 | 395 | |||
80 | 65 | 200 | 160 | 135 | 20 | 3 | 8-18 | 160 | 135 | 400 | |||
100 | 80 | 220 | 180 | 155 | 22 | 3 | 8-18 | 170 | 160 | 600 | |||
125 | 100 | 250 | 210 | 185 | 22 | 3 | 8-18 | 190 | 190 | 620 | |||
150 | 125 | 285 | 240 | 210 | 24 | 3 | 8-23 | 205 | 195 | 625 | |||
200 | 150 | 340 | 295 | 265 | 26 | 3 | 12-23 | 240 | 230 | 798 | |||
250 | 200 | 405 | 355 | 320 | 30 | 3 | 12-26 | 350 | 320 | 981 | |||
300 | 250 | 460 | 410 | 375 | 30 | 4 | 12-26 | 350 | 320 | 1005 | |||
A47H-25 | 20 | 15 | 105 | 75 | 55 | 16 | 2 | 4-14 | 100 | 85 | 270 | ||
25 | 20 | 115 | 85 | 65 | 16 | 2 | 4-14 | 100 | 85 | 270 | |||
32 | 25 | 140 | 100 | 78 | 18 | 2 | 4-18 | 115 | 100 | 312 | |||
40 | 32 | 150 | 110 | 85 | 18 | 3 | 4-18 | 120 | 110 | 320 | |||
50 | 40 | 165 | 125 | 100 | 20 | 3 | 4-18 | 135 | 120 | 390 | |||
65 | 50 | 185 | 145 | 120 | 22 | 3 | 8-18 | 140 | 130 | 395 | |||
80 | 65 | 200 | 160 | 135 | 24 | 3 | 8-18 | 160 | 135 | 400 | |||
100 | 80 | 230 | 190 | 160 | 24 | 3 | 8-23 | 170 | 160 | 600 | |||
125 | 100 | 270 | 220 | 188 | 28 | 3 | 8-26 | 190 | 190 | 620 | |||
150 | 125 | 300 | 250 | 218 | 30 | 3 | 8-26 | 205 | 195 | 625 | |||
200 | 150 | 360 | 310 | 278 | 34 | 3 | 12-26 | 240 | 230 | 798 | |||
250 | 200 | 425 | 370 | 332 | 36 | 3 | 12-30 | 350 | 320 | 981 | |||
300 | 250 | 485 | 430 | 390 | 40 | 4 | 16-30 | 350 | 320 | 1005 |
