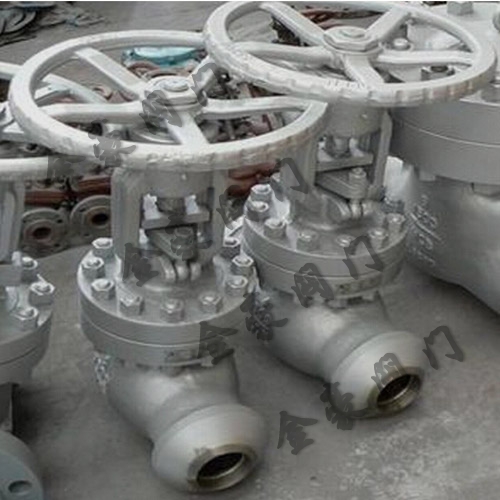

Z61Y壓力自緊密對焊閘閥

發布日期:2015-11-29    點擊數: Z61Y壓力自緊密對焊閘閥


產品名稱:Z61Y壓力自緊密對焊閘閥
產品型號:Z61Y
品牌:金豪閥門


Z61Y壓力自緊密對焊閘閥詳細資料:

一、Z61Y壓力自緊密對焊閘閥概述:

Z61Y壓力自緊密對焊閘閥,主要適用于火力電站各種系統的管路上,切斷或接通管路介質。適用介質:水、蒸氣等非腐蝕性介質。電站閥門與其他閥門產品相比的特點是高溫高壓, 的自密封設計,壓力越高,密封越可靠。由于性能技術特性、工況的特殊使產品也形成了其他產品所替代不了的特點。本類閥門在管道中一般應當水平安裝。

二、Z61Y壓力自緊密對焊閘閥標準規范:

設計制造標準:JB/T 7746、API602
結構長度標準:GB/T 12221-2005
連接法蘭標準:GB/T 9113
承插焊標準:JB/T 1751、ASME B16.11
螺紋連接標準:GB 7306、ASME B2.1
壓力溫度等級:GB/T 12224-2005
試驗檢驗標準:GB/T 13927-2008

三、Z61Y壓力自緊密對焊閘閥主要零件:

序號零件名稱CStoASTMAStoASTMSStoASTM
A105F22F304LF316L
1閥體A105A182 F22A182F 304LA182 F316L
2閥座A276 420A276 304A276 304LA276 316L
3閘板A182F 430&410A182 F304A182F 304LA182 F316L
4閥桿A182 F6A182 F304A182F 304LA182 F316L
5墊片316夾柔性石墨316夾PTFE
6閥蓋A105A276 F304A276F 304LA276 F316L
7螺栓A193 B7A193 B16A193 B8A193 B8M
8銷釘A276420A276 304
9填料壓套A276410A182F 304LA182F F316L
10活節螺栓A193 B7A193 B16A193 B8A193 B8M
11填料壓板A105A182 F11A182F 304LA182F 316L
12螺母A194 2HA194 4A194 8A194 8M
13閥桿螺母A276 420
14鎖緊螺母A194 2HA194 4A194 8A194 8M
15銘牌SS
16手輪A197
17墊片A473431
18填料柔性石墨PTFE
適用介質水、蒸汽、油品等水、蒸汽、油品等硝酸、醋酸等
適用溫度—29℃~425℃—29℃~550℃—29℃~200℃

 四、Z61Y壓力自緊密對焊閘閥主要外形尺寸:

ANSI 900Lb
NPS1/23/4111/411/22
L216229254279305368
L1140140140-178216
H320320320-415510
D0180180180-200300
Wt15.717.917.9-3153
Wt1111111-2140
ANSI 1500Lb
NPS1/23/4111/411/22
L216229254279305368
L1140140140-178216
H320320320-415510
D0180180180-200300
Wt15.717.917.9-3153
Wt1111111-2140
ANSI 2500Lb
NPS1/23/4111/411/22
L263.5273.1308349384.2451
L1186186186232232279
H320320320380415510
D0180180180200200300
Wt16.917.621.324.931.541.2
Wt1121212262853

金豪閥門對貴公司的承渃

1、我公司對產品的質量實行三包;包質、包換、包修

2、合同簽定后,質量保證,按時交貨

3、客戶在訂貨中務必提供以下說明;

【1】結構長度【2】鏈接方式【3】公稱直徑【4】產品使用介質、溫度、壓力、參數等

4、尊敬的客戶,如有疑問,我公司一定會竭盡全力為您提供 良好的服務
