【簡單介紹】

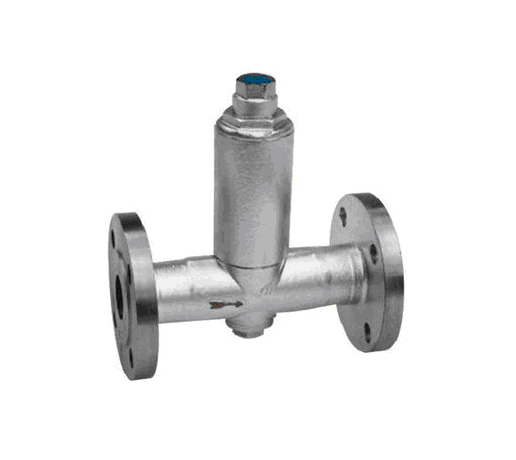

CS14H/F液體膨脹式蒸汽疏水閥是屬于熱靜力式疏水閥的一種，它可以在蒸汽管網和用汽設備中，及時的排除冷凝水和自動的阻止蒸汽泄漏，從而可以保證供汽,用汽設備的正常進行，提高蒸汽輸送和熱源效率，該產品其關鍵感溫內件，采用 良好鋼波紋管，特殊焊接工藝制成，節能效果顯著。具有排水溫度調節機構，可在80-100℃之間調節，使用方便。排水是連續的，而且沒有噪音。溫度敏感元件，采用不銹鋼耐腐蝕。不受振動，蒸汽壓力波動和水鋰的影響。體積小、重量輕、安裝方便。疏水閥的溫度元件中充滿了液體，當冷凝水低于給定溫度80-100℃時，元件中的液體體積變小，元件收縮，閥瓣打開冷凝水排出，反之，當冷凝水反蒸汽高于80-100℃時，元件彭脹，閥瓣關閉，阻止了介質流出，可通過閥門的調節機構，調整80-100℃中任意給定角度。
【詳細說明】
一、CS14H液體膨脹式蒸汽疏水閥產品概述：
CS14FH-16C、CS44FH-16C型液體膨脹式蒸汽疏水閥是屬于熱靜力式疏水閥的一種，它可以在蒸汽管網和用汽設備中，及時的排除冷凝水和自動的阻止蒸汽泄漏，從而可以保證供汽，用汽設備的正常進行，提高蒸汽輸送和熱源效率，CS14H液體膨脹式蒸汽疏水閥其關鍵感溫內件，采用 良好鋼波紋管，特殊焊接工藝制成，節能效果顯著。
二、CS14H液體膨脹式蒸汽疏水閥主要結構特點：
1、具有排水溫度調節機構，可在80-100℃之間調節，使用方便。
2、排水是連續的，而且沒有噪音。
3、溫度敏感元件，采用不銹鋼耐腐蝕。
4、不受振動，蒸汽壓力波動和水鋰的影響。
5、體積小、重量輕、安裝方便。

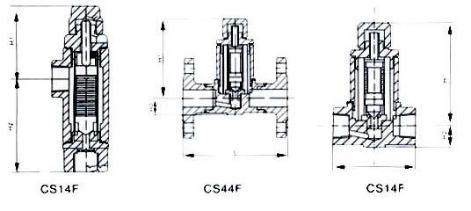

三、CS14H液體膨脹式蒸汽疏水閥技術圖片：
四、CS14H液體膨脹式蒸汽疏水閥主要外形連接尺寸：
單位：mm
| Model 產品型號 | Nominaldiameter 公稱通徑（DN） | Connection 連接方式 | Pressurerating（MPa） 使用壓力 | Maxallowable 高允許溫度 | Extermaldimensions（mm） 外型尺寸 | Re.weight 參考重量（Kg） | |||
| L | H1 | H2 | W | ||||||
| CS14F-16C | 15~25 | Thread螺紋 （角式） | 0.05~1.6 | 220 | 157 | 38 | 73 | 46 | 1.6 |
| 32 | 175 | 44 | 80 | 56 | 2.5 | ||||
| 40 | 185 | 51 | 90 | 62 | 3 | ||||
| 50 | 195 | 60 | 100 | 75 | 3.4 | ||||
| STF-B-16C (STB) (CS14F) | 15~20 | Thread螺紋 （直通式） | 0.01~1.6 | 220 | 95 | 110 | 30 | 53 | 4.2 |
| 25 | 105 | 4.5 | |||||||
| 32~40 | 110 | 155 | 40 | 60 | 5 | ||||
| 50 | 120 | ||||||||
| STF-C-16C (STC) (CS44F) | 15~20 | Flange法蘭 （直通式） | 150 | 110 | 30 | 53 | 7.7 | ||
| 25 | 160 | 9 | |||||||
| 32 | 210 | 155 | 40 | 60 | 1.2 | ||||
| 40~50 | 230 | 9 | |||||||
| LSF-A | 15~2,0 | Thread螺紋 （立式） | 0.01~1.6 | 220 | 125 | 44 | 1.2 | ||
| 25 | 130 | 48 | 1.4 | ||||||
| 32~50 | 150 | 55 64 73 | 2 | ||||||
| LSF-B | 15 | Flange法蘭 (l立式) | 150 | 95 | 2.6 | ||||
| 20 | 150 | 105 | 3 | ||||||
| 25 | 160 | 115 | 3.4 | ||||||
| 32 | 230 | 135 | 5.5 | ||||||
| 40 | 145 | 5.9 | |||||||
| 50 | 160 | 6.7 | |||||||
五、CS14H液體膨脹式蒸汽疏水閥訂貨說明：
10、如有特殊要求時請?jiān)谟嗁?gòu)產品時注明。
11、若已經由設計單位選定的型號，請按型號直接向我司銷售部訂購。
12、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖由我們的金豪閥門人士為您審核把關。
金豪閥門對貴公司的承渃
1、我公司對產品的質量實行三包；包質、包換、包修
2、合同簽定后，質量保證，按時交貨
3、客戶在訂貨中務必提供以下說明；
【1】結構長度【2】鏈接方式【3】公稱直徑【4】產品使用介質、溫度、壓力、參數等
4、尊敬的客戶，如有疑問，我公司一定會竭盡全力為您提供 良好的服務
