?【簡單介紹】
有相互成120°和兩通孔成135°,根據需要可實現對介質流向切換兩種工況。
【詳細說明】
一、Q42F球閥產品概述:
本閥是一種安全保護閥,安裝在液化石油氣(燃氣),液相與氣相管路上,與遠距離氣源配套使用,利用氣源控制閥門開啟-關閉,以便在管道或儲罐上發生大量泄漏甚至起火時,快速手動使氣源卸壓,或高溫≥75%%p5C%%D時易熔合金熔化,而氣缸自動卸壓,閥門迅速關閉而止漏,起安全保護作用。
二、Q42F球閥主要參數:
內容 | API系列 | GB系列 |
設計規范 | API 6D | GB12237 |
壓力溫度等級 | ANSI B16.34 | GB9113 |
結構長度 | SDV標準 | SDV標準 |
法蘭型式及尺寸 | ANSI B16.5 | JB/T79-94 |
對焊接端 | ANSI B16.25 | GB12224 |
檢驗與試驗 | API598 | GB13927 |

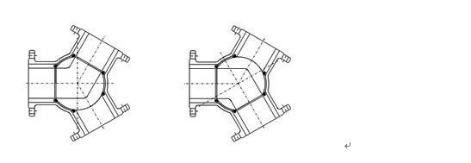

三、Q42F球閥技術圖片:
四、Q42F主要零件材料:
產品型號 | Q42F/H/Y-40C | Q42F/W-40P | Q42F/W-40R |
閥體 | WCB | CF8 | CF8M |
球體 | WVB+ENP | CF8 | CF8M |
閥桿/固定圈 | 2Cr13 | 304 | 316 |
閥座 | PTFE | PTFE/CF8 | PTFE/CF8M |
填料 | PTFE+O形圈 | PTFE+O形圈 | |
適用介質 | 水、油、蒸汽等 | 酸等腐蝕性介質 | |
適用溫度 | -29-150℃ | -29-150℃ |
六、Q42F球閥訂貨說明:
10、如有特殊要求時請在訂購產品時注明。
11、若已經由設計單位選定的型號,請按型號直接向我司銷售部訂購。
12、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖由我們的金豪閥門廠家為您審核把關。
金豪閥門對貴公司的承渃
1、 我公司對產品的質量實行三包;包質、包換、包修
2、 合同簽定后,質量保證,按時交貨
3、 客戶在訂貨中務必提供以下說明;
【1】 結構長度【2】鏈接方式【3】公稱直徑【4】產品使用介質、溫度、壓力、參數等
4、尊敬的客戶,如有疑問,我公司一定會竭盡全力為您提供 良好的服務
