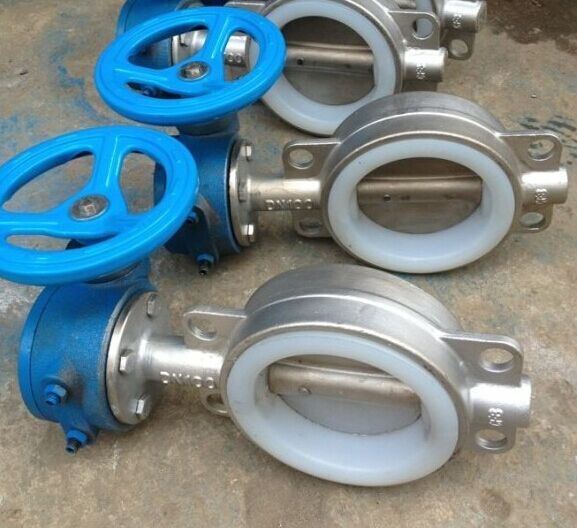

一、D371F46對夾式襯氟蝶閥詳細資料：
蝶閥是用閥桿一起轉動的蝶板作啟閉件,用以實現閥門的開啟,關閉與調節。襯里蝶閥是在過流部件、閥體、蝶板、閥桿上采用襯里技術襯里較厚的高分子材料,防腐蝕性能優良,可適用于任何濃度的酸、堿、鹽及氧化劑、還原劑、有機溶劑等介質,是化工、石油、醫藥、食品、鋼鐵冶煉、造紙、水電等系統的氣體、液體、半流體的管路和容器上作截流和調節設備使用的理想產品,并可取代閘閥、截止閥和其它類型的切斷、調節閥門。
二、D371F46對夾式襯氟蝶閥基本型號：
| 手動 | DA71F/P半襯 | 蝸輪傳動 | DA371F/P半襯 |
| DA71F3全襯里 | DA371F3全襯里 | ||
| DA71F4全襯里 | DA371F4全襯里 | ||
| DA71F46全襯里 | DA371F46全襯里 | ||
| 氣動 | DA671F/P半襯 | 電動 | DA971F/P半襯 |
| DA671F3全襯里 | DA971F3全襯里 | ||
| DA671F4全襯里 | DA971F4全襯里 | ||
| DA671F46全襯里 | DA971F46全襯里 |
三、D371F46對夾式襯氟蝶閥技術規范：
設計標準：GB12238
結構長度：GB12221
法蘭標準：JB/T79-94；GB9113.1-26
檢驗試驗：GB/T13927
驅動方式：蝸輪、手動、電動、氣動
四、D371F46對夾式襯氟蝶閥主要零部件材料表：
| 零件名稱 | 材料 |
| 上下閥體 | 鑄鐵、鑄鋼、不銹鋼、襯F46、F3 |
| 閥座 | 鑄鋼 |
| 帶桿蝶板 | 鑄鋼、不銹鋼、襯F46、F3 |
| 填料 | F4 |
| 襯墊 | 硅橡膠 |
| 蝸輪手柄 | 球墨鑄鐵 |
五、D371F46對夾式襯氟蝶閥尺寸及重量：
| 公稱通徑 | PN1.0(MPa)主要外形尺寸和連接尺寸 | PN1.6(MPa) | 重量 | |||||||||
| DN | L | D | D1 | D2 | f | Z-d | H2 | H1 | D | D1 | Z-d | kg |
| 40 | 33 | 145 | 110 | 85 | 3 | 4-18 | 270 | 80 | 145 | 110 | 4-18 | 4 |
| 50 | 43 | 160 | 125 | 100 | 3 | 4-18 | 280 | 85 | 160 | 125 | 4-18 | 5 |
| 65 | 46 | 180 | 145 | 120 | 3 | 4-18 | 290 | 93 | 180 | 145 | 4-18 | 7 |
| 80 | 46 | 195 | 160 | 140 | 3 | 4-18 | 310 | 100 | 195 | 160 | 8-18 | 9 |
| 100 | 52 | 215 | 180 | 155 | 3 | 8-18 | 340 | 110 | 215 | 180 | 8-18 | 13 |
| 125 | 56 | 245 | 210 | 185 | 3 | 8-18 | 355 | 120 | 245 | 210 | 8-18 | 15 |
| 150 | 56 | 280 | 240 | 210 | 3.5 | 8-23 | 380 | 160 | 280 | 240 | 8-23 | 24 |
| 200 | 60 | 335 | 295 | 265 | 3.5 | 8-23 | 430 | 245 | 335 | 295 | 12-23 | 38 |
| 250 | 68 | 390 | 350 | 320 | 4 | 12-23 | 450 | 260 | 405 | 355 | 12-26 | 60 |
| 300 | 78 | 440 | 400 | 370 | 4 | 12-23 | 480 | 300 | 460 | 410 | 12-26 | 70 |
| 350 | 78 | 500 | 460 | 420 | 4 | 16-23 | 600 | 320 | 520 | 470 | 16-26 | 80 |
| 400 | 102 | 565 | 515 | 475 | 4.5 | 16-25 | 630 | 330 | 580 | 525 | 16-30 | 120 |
| 450 | 114 | 615 | 565 | 525 | 4.5 | 20-25 | 655 | 380 | 640 | 585 | 20-30 | 165 |
| 500 | 127 | 670 | 620 | 580 | 5 | 20-25 | 680 | 390 | 715 | 650 | 20-33 | 205 |
| 600 | 154 | 780 | 725 | 690 | 5 | 20-30 | 730 | 450 | 840 | 770 | 20-36 | 250 |
| 700 | 165 | 895 | 840 | 800 | 5 | 24-30 | 790 | 480 | 910 | 840 | 24-36 | 320 |
| 800 | 190 | 1010 | 950 | 905 | 5 | 24-34 | 880 | 580 | 1020 | 950 | 24-39 | 395 |
| 900 | 203 | 1110 | 1050 | 1005 | 5 | 28-34 | 930 | 625 | 1120 | 1050 | 28-39 | 450 |
| 1000 | 216 | 1220 | 1160 | 1115 | 6 | 28-34 | 1000 | 660 | 1255 | 1170 | 28-42 | 600 |
| 1200 | 254 | 1450 | 1380 | 1325 | 6 | 32-41 | 1300 | 780 | 1485 | 1390 | 32-48 | 825 |
金豪閥門對貴公司的承渃
1、我公司對產品的質量實行三包；包質、包換、包修
2、合同簽定后，質量保證，按時交貨
3、客戶在訂貨中務必提供以下說明；
【1】結構長度【2】鏈接方式【3】公稱直徑【4】產品使用介質、溫度、壓力、參數等
4、尊敬的客戶，如有疑問，我公司一定會竭盡全力為您提供 良好的服務
