CS49H熱動力式Y(jié)型蒸汽疏水閥

發布日期：2015-09-28 點擊數： CS49H熱動力式Y(jié)型蒸汽疏水閥

【簡單介紹】

CS49H熱動力式圓盤式Y(jié)型式蒸汽疏水閥結構簡單、價格低、動作可靠。漏氣率<3%,不受壓力波動的影響,壓力范圍大。由于密封面不銹鋼,使用壽命高于國內同類產品< p="">

【詳細說明】

一、CS49H熱動力式Y(jié)型蒸汽疏水閥產品概述：

CS49H熱動力式Y(jié)型蒸汽疏水閥是利用熱動力學特性，當凝結水排流較低時會發生第二次蒸發，并在粘度、密封等方面與蒸汽方面存在差異驅動啟閉件。帶蒸汽或空氣保溫裝置，不受環境溫度影響，減少動作頻率，延長壽命。備有過濾器和排污。該閥動作靈敏可靠，排水量大。

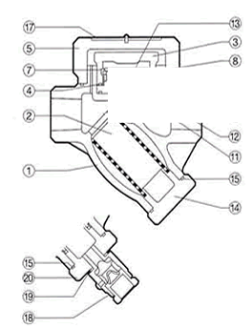

二、CS49H熱動力式Y(jié)型蒸汽疏水閥技術圖片：


三、CS49H熱動力式Y(jié)型蒸汽疏水閥主要零部件材料：

閥體：鍛鋼

閥帽：不銹鋼

閥蓋：鍛鋼

閥片：不銹鋼

閥體密封面：不銹鋼

四、CS49H熱動力式Y(jié)型蒸汽疏水閥主要外形連接尺寸：

單位：

產品型號ProdustionType	DN	尺寸Dimensions
		螺紋連接		承插焊連接				法蘭連接
		L	H	L	H	d1	t	L	H	D	D1	D2	b	f	Z-d
CS19H-16C、25C、40C CS69H-16C、25C、40C CS49H-16C、25C、40C	15	90	80	75	80	23	7	150	110	95	65	45	14	2	4-14
	20	90	90	85	90	28	7	150	110	105	75	55	14	2	4-14
	25	90	115	90	115	33	10	160	115	115	85	65	14	2	4-14
	32	120	138	120	138	42	12	230	138	135	100	78	16	2	418
	40	120	148	120	148	52	12	230	148	145	110	85	16	3	418
	50	140	163	140	163	62	12	230	163	160	125	100	16	3	418
	65	/	/	/	/	/	/	250	185	180	145	120	18	3	418
	80	/	/	/	/	/	/	280	285	195	160	135	20	3	818
	100	/	/	/	/	/	/	310	315	215	180	155	20	3	818
CS19H-16Z CS49H-16Z	15	90	80	75	80	23	7	150	110	95	95	45	14	2	4-14
	20	90	90	85	90	28	7	150	110	105	75	55	14	2	4-14
	25	90	115	90	115	33	10	160	115	115	85	65	14	2	4-14

五、CS49H熱動力式Y(jié)型蒸汽疏水閥訂貨說明：

10、如有特殊要求時請?jiān)谟嗁彯a(chǎn)品時注明。

11、若已經由設計單位選定的型號，請按型號直接向我司銷售部訂購。

12、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖由我們的金豪閥門人士為您審核把關。

金豪閥門對貴公司的承渃

1、我公司對產品的質量實行三包；包質、包換、包修

2、合同簽定后，質量保證，按時交貨

3、客戶在訂貨中務必提供以下說明；

【1】結構長度【2】鏈接方式【3】公稱直徑【4】產品使用介質、溫度、壓力、參數等

4、尊敬的客戶，
