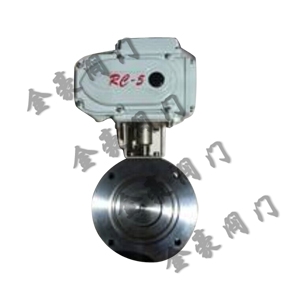

一、 GID電動高真空蝶閥閥概述：
GID-A型系列電動高真空蝶閥采用回轉型電動、電子調節式閥門驅動裝置，可以通過外接電源的切換(用手動轉位開關或電腦控制)或外部輸入信號，來實現閥門開、關或中間位置的控制，從而達到接通或切斷真空管路中氣流的目的。閥門的閥板采用夾緊結構，把閥板的密封圈夾緊，除了能用在真空狀態下，也能在低壓狀態下使用。 適用的工作介質為空氣和非腐蝕性氣體。
二、 GID電動高真空蝶閥主要性能規范：
| 適用范圍(Pa) | 2x105～1.3x10-5 |
| 閥門漏率(Pa.L/S) | ≤1.3x10-6 |
| 開閉時間(S) | DN≤63 20；80≤DN≤200 30； DN≥250 48 |
| 介質溫度（℃） | -25～+80(密封材料為丁腈橡膠) -30～+150(密封材料為氟橡膠) |
| 法蘭標準 | GB/T6070 |
| 安裝位置 | 任意 |
| 控制電路 | 標準出廠：AC220V/50Hz開關型 特殊指定：AC380V；DC24V開關型 4～20mA DC |
| 信號反饋 | 標準出廠：帶無源觸點型 特殊指定：4～20mA DC調節型 |

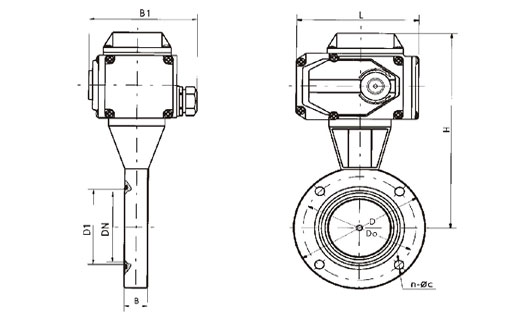

三、 GID電動高真空蝶閥主要技術圖紙
四、GID電動高真空蝶閥主要特點：
GID型系列電動高真空蝶閥采用回轉型電動、電子調節式閥門驅動裝置，可以通過外接電源的切換(用手動轉位開關或電腦控制)或外部輸入信號，來實現閥門開、關或中間位置的控制，從而達到接通或切斷真空管路中氣流的目的
五、GID電動高真空蝶閥主要外形連接尺寸：
| 型號 | 通徑(DN) | ΦD | ΦB | H | A | L | W | n-ΦC |
| GID-50A | 50 | 110 | 90 | 218 | 26 | 160 | 113 | 4-Φ9 |
| GID-63A | 63 | 130 | 110 | 229 | 32 | |||
| GID-80A | 80 | 145 | 125 | 272 | 196 | 121 | 8-Φ9 | |
| GID-100A | 100 | 165 | 145 | 282 | 8-Φ12 | |||
| GID-125A | 125 | 200 | 175 | 300 | 35 | |||
| GID-150A | 150 | 225 | 200 | 369 | 255 | 158 | ||
| GID-200A | 200 | 285 | 260 | 399 | 45 | 12-Φ11 | ||
| GID-250A | 250 | 335 | 310 | 427 | 50 | |||
| GID-300A | 300 | 425 | 395 | 471 | 55 | 12-Φ14 | ||
| GID-400A | 400 | 510 | 480 | 546 | 60 | 310 | 207 | 16-Φ14 |
六、GID電動高真空蝶閥主要零部件材料
| 材質 | KFF科菲GID電動高真空蝶閥主要部件材質清單表 | |||
| 閥體 | 閥蓋 | 閥桿 | 密封件 | |
| 鑄鋼 | WCB | WCB | 13CR | 丁腈橡膠、氟橡 |
| 不銹鋼 | 304 | 304 | 304 | 丁腈橡膠、氟橡 |
七、GIQ氣動高真空蝶閥訂貨說明：
金豪閥門對貴公司的承渃
1、我公司對產品的質量實行三包；包質、包換、包修
2、合同簽定后，質量保證，按時交貨
3、客戶在訂貨中務必提供以下說明；
【1】結構長度【2】鏈接方式【3】公稱直徑【4】產品使用介質、溫度、壓力、參數等
4、尊敬的客戶，如有疑問，我公司一定會竭盡全力為您提供 良好的服務
