PQ340F雙偏心半球閥

發布日期：2015-11-29 點擊數： PQ340F雙偏心半球閥

【簡單介紹】

PQ340F雙偏心半球閥的半球用雙金屬，母材上堆焊不同的合金，閥座也作相應堆焊經特殊的處理，密封面組合成防腐、耐磨、高強度等各種類型，滿足不同場合需求

【詳細說明】

一、PQ340F雙偏心半球閥產品概述：

PQ340F雙偏心半球閥利用偏心閥體，偏心球體和閥座，閥桿作旋轉運動時在共同軌跡自動定心，關閉過程中越關越緊，完全達到良好的密封目的。閥門的球體和閥座完全脫離，消除了密封圈的磨損，克服了傳統球體閥座與球體密封面始終磨損的問題，非金屬彈性材料被嵌入金屬座中，閥座金屬面受到良好的保護。本產品特別適用于鋼鐵業，鋁業，纖維，微小固體顆粒，紙漿，煤灰，石油氣等介質。

二、PQ340F雙偏心半球閥主要參數：

公稱壓力（Mpa）	0.6	1.0	1.6	2.5	4.0
公稱通經（mm）	40－1600	40－1600	40－1200	40－600	40－600
密封試驗壓力（Mpa）	0.66	1.1	1.76	2.75	4.4
殼體試驗壓力（Mpa）	0.9	1.5	2.4	3.75	6.0
適用溫度（℃）	－29～300、－29～425、－29～540
適用介質	清水、海水、污水、酸堿等液體、料漿、蒸汽、燃氣、油類
驅動方式	手動、電動、氣動
連接形式	法蘭連接、對夾連接
安裝方式	立式安裝、臥式安裝

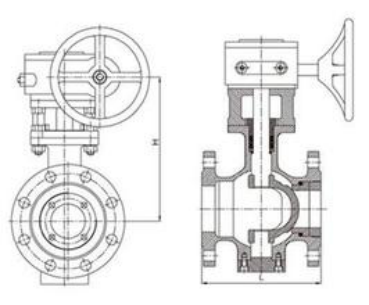

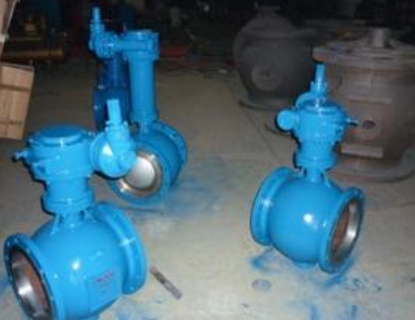

三、PQ340F雙偏心半球閥技術圖片：


PQ340F雙偏心半球閥主要材質：

名稱	材質
閥體	QT450、WCB、ZG20CrMo、ZG1Cr18Ni9Ti
閥軸	2Cr13、1Cr13
閥瓣	合金滲氮鋼、滲氮不銹鋼、耐磨鋼
閥座	合金滲氮鋼、滲氮不銹鋼、耐磨鋼
軸承	鋁青銅、FZ－1復合材料
填料	聚四氟乙烯、柔性石墨

PQ340F雙偏心半球閥主要外形連接尺寸：單位：mm

公稱壓力 PN(MPa)	公稱通徑 DN(mm)	尺寸
公稱壓力 PN(MPa)	公稱通徑 DN(mm)	d1	L	D	D1	D2	D6	f	f2	b	Z-φd	H1	H2
1.6	25	25	150	115	85	65	-	2	-	14	44	-	75
	32	32	165	135	100	78	-	2	-	16	48	-	105
	40	40	180	145	110	85	-	3	-	16	48	-	95
	50	50	200	160	125	100	-	3	-	16	48	-	107
	65	65	220	180	145	120	-	3	-	18	48	-	142
	80	80	250	195	160	135	-	3	-	20	88	-	152
	100	100	280	215	180	155	-	3	-	20	88	-	178
	125	125	320	245	210	185	-	3	-	22	88	-	252
	150	150	360	280	240	210	-	3	-	24	8-23	-	272
	200	200	400	335	295	265	-	3	-	26	12-23	-	342
2.5	25	25	150	115	85	65	-	2	-	16	44	-	75
	32	32	165	135	100	78	-	2	-	18	48	-	85
	40	40	180	145	110	85	-	3	-	18	48	-	95
	50	50	200	160	125	100	-	3	-	20	48	-	107
	65	65	220	180	145	120	-	3	-	22	88	-	142
	80	80	250	195	160	135	-	3	-	24	88	-	152
	100	100	280	230	190	160	-	3	-	28	8-23	-	178
	125	125	320	270	220	188	-	3	-	30	8-25	-	252
	150	150	360	300	250	218	-	3	-	34	8-25	-	272
	200	200	400	360	310	278	-	3	-	34	12-25	-	342
4.0	25	25	150	115	85	65	58	2	4	16	44	-	75
	32	32	180	135	100	78	66	2	4	18	48	-	107
	40	40	200	145	110	85	76	3	4	18	48	-	95
	50	50	220	160	125	100	88	3	4	20	48	-	107
	65	65	250	180	145	120	110	3	4	22	88	-	142
	80	80	280	195	160	135	121	3	4	22	88	-	152
	100	100	320	230	190	160	150	3	4.5	24	8-23	-	178
	125	125	400	270	220	188	176	3	4.5	28	8-25	-	252
	150	150	400	300	250	218	204	3	4.5	30	8-25	-	272
	200	200	502	375	320	282	260	3	4.5	38	12-30	-	342

六、PQ340F雙偏心半球閥訂貨說明：
10、如有特殊要求時請在訂購產品時注明。
11、若已經由設計單位選定的型號，請按型號直接向我司銷售部訂購。
12、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖由我們的金豪閥門廠家為您審核把關。

金豪閥門對貴公司的承渃

1、我公司對產品的質量實行三包；包質、包換、包修

2、合同簽定后，質量保證，按時交貨

3、客戶在訂貨中務必提供以下說明；

【1】結構長度【2】鏈接方式【3】公稱直徑【4】產品使用介質、溫度、壓力、參數等

4、尊敬的客戶，如有疑問，歡迎來電咨詢：0577-67055581-67055582手機13506660646
