【簡單介紹】
圓形鑄鐵拍門方形拍門運行時阻力小,開啟角度大,閉門時撞擊力小,消除了水錘和出水時產生的漩渦;無需、手、電、氣、液控制,不要人工操作,節省大量人力物力,提高泵站運行可靠性和裝置效率,降低運行維護成本,降低泵站耗能。
【詳細說明】
一、FPM方形拍門產品概述:
圓形鑄鐵拍門方形拍門運行時阻力小,開啟角度大,閉門時撞擊力小,消除了水錘和出水時產生的漩渦;無需、手、電、氣、液控制,不要人工操作,節省大量人力物力,提高泵站運行可靠性和裝置效率,降低運行維護成本,降低泵站耗能。
國內外排灌泵站閥門,普遍使用的是懸掛式拍門和浮箱式拍門,這種拍門存在開啟角度小,水流阻力大,能源損耗多等缺陷,我們根據力學原理,達到減小拍門開啟阻力和自動關閉的目的。經過多年的技術改進,對門鉸上下不同軸,經多年運行后出現磨損,產生門板位移等進行改進,利用不銹鋼材質同軸技術,以達到用戶實際運行工況,運行更安全、更可靠、更節能。
二、FPM方形拍門主要技術參數:
公稱壓力:0.01~0.15Mpa | 阻力系數:0.1 |
使用溫度:0~80 | 水頭損失:<0.04m |
開啟角度:85 | 節約電能22.5﹪(比懸式和浮箱式) |
開啟時間:5~10S | 關閉時間:5~15S(可調) |
裝量效率:73﹪ | 淹沒水頭:15m |

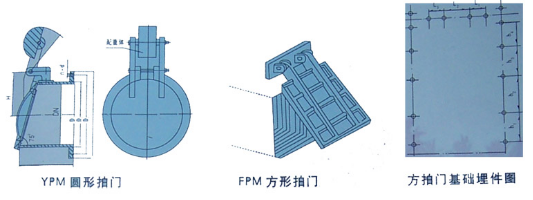

三、FPM方形拍門技術圖片:
四、FPM方形拍門主要零部件材料:
序號 | 名稱 | 材質 |
1 | 門座 | 碳鋼 |
2 | 閥軸 | 不銹鋼 |
3 | 襯套 | 銅合金石墨潤滑軸承 |
4 | 密封面 | 耐磨橡膠(X) |
5 | 閥板 | 碳鋼 |
五、FPM方形拍門訂貨說明:
10、如有特殊要求時請在訂購產品時注明。
11、若已經由設計單位選定的型號,請按型號直接向我司銷售部訂購。
12、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖由我們的金豪閥門廠家為您審核把關。
金豪閥門對貴公司的承渃
1、我公司對產品的質量實行三包;包質、包換、包修
2、合同簽定后,質量保證,按時交貨
3、客戶在訂貨中務必提供以下說明;
【1】結構長度【2】鏈接方式【3】公稱直徑【4】產品使用介質、溫度、壓力、參數等
4、尊敬的客戶,如有疑問,我公司一定會竭盡全力為您提供 良好的服務。
