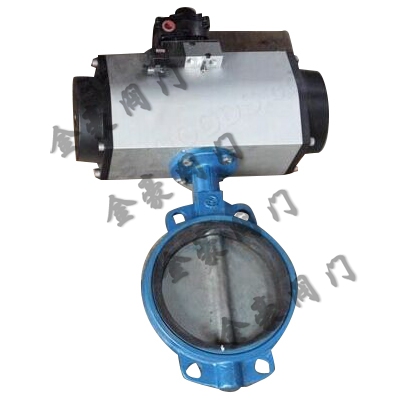

一、 D671X氣動對夾式蝶閥概述：
D671X氣動對夾式蝶閥是在引進國外 技術的基礎上進行特殊設計，精心制造的產品。蝶閥配行程限位開關、電磁閥、三聯件及0.4-0.7MPa氣源可 實現開關操作，并送出二對無源觸點信號指示閥門的開關。采用智能控制與定位時，與國產電氣閥門定位器配套，輸入4-20mADC信號及 0.4-0.7MPa氣源即可實現智能控制，實現對壓力、流量、溫度、液位等參數的調節,它是以壓縮空氣為動力，閥桿帶動閥芯在閥體內轉動90℃，可以實 現全開 D671X氣動對夾式蝶閥按其密封性能分為金屬密封與軟密封。具有結構緊湊，體積精小，運行可靠，密封性好，維修容易，安裝方便，適應性強等優點;可廣泛 應用于石油、化工、輕工、制藥、造紙、汽車等工業自動控制系統中作遠距離集中控制或就地控制。
二、D671X氣動對夾式蝶閥主要性能規范：
GTD/DA氣動執行機構技術參數 | 閥 體 參 數 | ||
類 型 | 雙作用活塞式、彈簧復位式 | 公稱通徑 | DN40～500mm |
氣源壓力 | 雙作用：2-8bar/單作用：4-8bar | 公稱壓力 | PN1.0、1.6MPa |
輸出力矩 | 雙作用：4N·M～10560N·M | 閥軸材質 | 碳鋼、304/316/316L不銹鋼 |
單作用：7N·M～2668N·M | 閥體材質 | 球墨鑄鐵、 碳鋼、不銹鋼 | |
工作溫度 | 常溫型：-20℃～80℃（丁腈橡膠O型圈） | 閥板材質 | 球墨鑄鐵、304/316/316L不銹鋼 、尼龍 |
高溫型：-20℃～160℃（氟橡膠O型圈） | 閥座密封 | EPDM、NBR、耐磨橡膠 | |
動作范圍 | 0～90°±5° | 結構形式 | 中線型 、無銷型 |
接口螺紋 | GTD40～GTD83/ATD50～ATD88 G1/8″ | 溫度 | EPDM≤80℃；NBR≤68℃ |
GTD110～GTD350/ATD100～200 G1/4″ | 適用介質 | 水、空氣、天然氣 | |
閥位信號 | 定位器：4～20mA/回信器：全開全關信號 | 特點 | 用途廣、整體造價低、流量大、流阻小 |

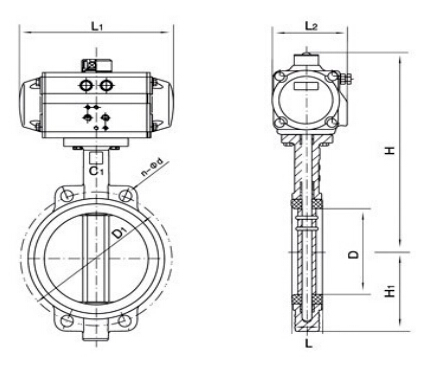

三、D671X氣動對夾式蝶閥主要技術圖紙
四、D671X氣動對夾式蝶閥主要特點：
D671X氣動蝶閥具有體積小、輕便宜人、性能可靠、配套簡單、流通能力大，特別是適合于介質是粘稠、含顆粒、纖維性質的場合。目前該閥門廣泛應用于食品、環保、輕工、石油、造紙、化工、教學和科研設備、電力等行業的工業自動控制系統中。
五、D671X氣動對夾式蝶閥主要外形連接尺寸：
公稱通徑DN | A | B | C | D | E | 執行器型號 |
壓力 | 1.0/1.6 | 1.0/1.6 | 1.0/1.6 | 1.0/1.6 | 1.0/1.6 | （僅供參考） |
40 | 185 | 282 | 63 | 104 | 32 | SZ-50 |
50 | 185 | 286 | 63 | 104 | 43 | SZ-50 |
65 | 185 | 295 | 70 | 104 | 46 | SZ-50 |
80 | 185 | 300 | 89 | 104 | 46 | SZ-50 |
100 | 215 | 350 | 106 | 115 | 52 | SZ-65 |
125 | 265 | 392 | 120 | 115 | 56 | SZ-85 |
150 | 265 | 430 | 132 | 115 | 56 | SZ-85 |
200 | 300 | 443 | 164 | 127 | 60 | SZ-95 |
250 | 340 | 491 | 200 | 127 | 68 | SZ-110 |
300 | 380 | 565 | 238 | 127 | 78 | SZ-125 |
350 | 485 | 650 | 280 | 164 | 78 | SZ-160 |
400 | 485 | 703 | 302 | 164 | 102 | SZ-160 |
450 | 589 | 811 | 335 | 164 | 114 | SZ-255 |
500 | 638 | 895 | 360 | 164 | 127 | SZ-300 |
六、D671X氣動對夾式蝶閥主要零部件材料
名稱 | 國標 |
閥體 | 鑄鐵、球墨鑄鐵、鑄鋼WCB碳鋼、304不銹鋼、316不銹鋼、合金鋼、2520和2507雙相不銹鋼等 |
閥板 | 鑄鐵、球墨鑄鐵、鑄鋼WCB碳鋼、304不銹鋼、316不銹鋼、合金鋼、2520和2507雙 相不銹鋼等 |
轉軸 | 2Cr13 |
轉套 | ZCuZn38Mn3Pb2 |
閥板密封圈 | 丁腈、三元乙丙橡膠、聚四氟乙烯PTFE等 |
閥體鋼環 | 0Cr18Ni9 |
七、D671X氣動對夾式蝶閥訂貨說明：
金豪閥門對貴公司的承渃
1、 我公司對產品的質量實行三包；包質、包換、包修
2、 合同簽定后，質量保證，按時交貨
3、 客戶在訂貨中務必提供以下說明；
【1】 結構長度【2】鏈接方式【3】公稱直徑【4】產品使用介質、溫度、壓力、參數等
4、尊敬的客戶，如有疑問，我公司一定會竭盡全力為您提供 良好的服務
