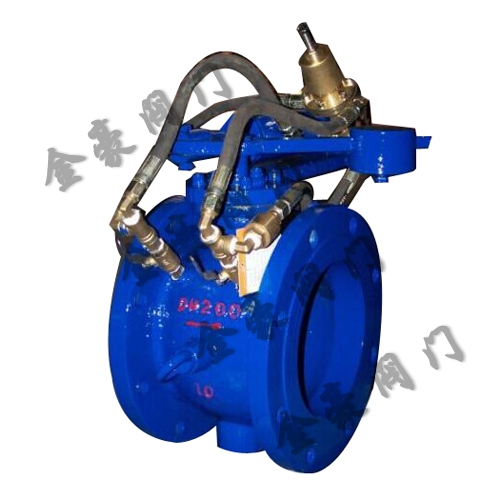

一、產品介紹:(BFDZ701X/ BFDZ702X/ BFDZ703X/ BFDZ704X)液力自動控制閥
液力自動閥是我公司工程技術人員參照國內外同類型的搶先產品進行計劃。吸收微阻緩閉止回閥、液控止回蝶閥、多功用水利控制閥的基礎上研制而成,是水泵控制閥的換代新產品。它兼具電動閘、電動蝶閥以及止回閥的功用,并通過快關緩和閉的動作來消除水錘危害,保護水泵及管網系數安全。該閥是其時國內外規劃中新穎、功用搶先、進行可靠的泵站新式控制設備,首要用于自動化給排水泵站的離心泵、冶金、石化、水司、市政、環保等工作供排水系統。
窗體底端
二、BFDZ701X液力自動控制閥工作原理:
本閥主要由閥體、蝶板、調節閥、緩沖液壓缸等組成。外部由調節閥連接。當水泵啟動時,閥板在進口端水力和驅動液壓缸下腔水力作用下緩慢開啟至全開。關閉時 介質回流推動閥板和活塞上腔回水壓力的作用下迅速關閉90%截斷大部分水流,再由緩閉液壓缸阻尼進行緩閉,減弱回水壓力的沖擊,消除破壞性水錘。
三、BFDZ701X液力自動控制閥主要特點:
1、 流阻小,其流阻系數為0.1-0.7,節能效果顯著。
2、 消除水錘可靠,緩閉裝置與主閥板聯鎖啟閉,自動實現速閉,不受水泵實際流量和揚程變化的影響,不需計算速閉時間,不需專業人員現場調整,無需電器元件和外接動力,故障點少。
3、 密封副摩擦力矩極小,采用斜置密封副三維偏心結構,橢圓形閥板被斜置成75°,它縮短了密封圓浮距離,降低限摩擦力矩,達到上佳的密封效果。
4、 密封可靠、零泄漏,采用軟硬雙重密封結構,其中軟硬密封副具有防泥沙和壓力自動補償功能,以 小的摩擦力矩,達到上佳的密封效果。
5、實現關閥啟泵,啟泵后該閥進口壓力要達到預定值后,閥門才開啟,可達到 小啟泵電流,確保電機和電控設施安全。
6、 操作維護簡單,只需開啟或關閉水泵機組電源,閥門即按照水泵操作規程自動完成整個過程,液壓缸內的零件檢修可在機器正常工作的同時進行,關鍵零件均選用好材料。
7、 占地空間小,降低土建成本。
四、連接尺寸
窗體頂端
| 360 | 310 | 278 | 34 | 12-25 | 540 | 600 | 550 | |
250 | 250 | 425 | 370 | 332 | 36 | 12-30 | 600 | 700 | 630 |
300 | 270 | 485 | 430 | 390 | 40 | 16-30 | 650 | 740 | 690 |
350 | 290 | 550 | 490 | 448 | 44 | 16-34 | 710 | 800 | 780 |
400 | 310 | 610 | 550 | 505 | 48 | 16-34 | 770 | 870 | 860 |
450 | 330 | 660 | 600 | 555 | 50 | 20-34 | 830 | 920 | 910 |
500 | 350 | 730 | 660 | 610 | 52 | 20-41 | 900 | 1000 | 980 |
600 | 390 | 840 | 770 | 718 | 56 | 20-41 | 1090 | 1250 | 1070 |
700 | 430 | 955 | 875 | 815 | 60 | 24-48 | 1200 | 1360 | 1220 |
800 | 470 | 1070 | 990 | 930 | 64 | 24-48 | 1320 | 1480 | 1320 |
900 | 510 | 1180 | 1090 | 1025 | 66 | 28-54 | 1420 | 1580 | 1430 |
1000 | 550 | 1305 | 1210 | 1140 | 68 | 28-58 | 1550 | 1700 | 1550 |
1200 | 630 | 1525 | 1420 | 1350 | 72 | 32-58 | 1780 | 1950 | 1800 |
1400 | 710 | 1750 | 1640 | 1560 | 78 | 36-65 | 2000 | 2175 | 1980 |
保管、設備、運用:(BFDZ701X/ BFDZ702X/ BFDZ703X/ BFDZ704X)液力自動控制閥
1、 本止回閥應存放在單調處,通路兩端需封閉,長時間存放時應守時檢查,加工表面每半年根除污垢,更換一次防銹油。
2、 設備前應仔細核對運用狀況是不是與本閥功用相符,并將閥門及管道清洗潔凈。
3、 本閥應按圖1所示方位設備。并注意介質活動方向。
4、 進行管路度試壓時要將蝶板打開。
