【簡單介紹】
氣輸送管線、輕工、紡織等行業。（GQ47H、GQ347H、GQ647H、GQ947H）Q947H電動固定球閥與浮動球閥相比，工作時，閥前流體壓力在球體上產生的作用力全部傳遞給軸承，不會使球體向閥座移動，因而閥座不會承受過大的壓力，所以固定式球閥的轉矩小、閥座變形小，密封性能穩定、使用壽命長，適用于高壓、大口徑場合
【詳細說明】

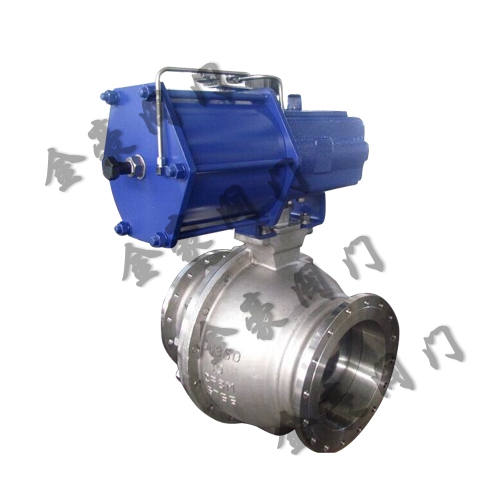

一、Q947H電動固定球閥產品概述：
電動固定球閥是新一代高性能球閥，適用于長輸管線和一般 工業管線，其強度、安全性、耐惡劣環境性等在設計時進行了特殊考慮，適用于各種腐蝕性和非腐蝕性介質。它與浮動球閥相比，工作時，閥前流體壓力在球體上產 生的作用力全部傳遞給軸承，不會使球體向閥座移動，因而閥座不會承受過大的壓力，所以固定式球閥的轉矩小、閥座變形小，密封性能穩定、使用壽命長，適用于 高壓、大口徑場合。 的彈簧預閥座組件，具有自緊特性，實現上游密封。每閥有兩個閥座，每個方向都能密封，因而安裝沒有流向限制，是雙向。
二、Q947H電動固定球閥主要技術規范：
| 設計依據 | 國標系列 | 美標系列 | |
| 設計標準 | GB/T12237 | AP16D | ANSI B16.34 |
| 法蘭連接結構長度 | GB/T12221 | AP16D | ANSI B16.10 |
| 結構長度(焊接) | GB/T15188.1 | AP16D | ANSI B16.10 |
| 連接法蘭 | GB/T9113 JB/T79 Hg20592 | ANSI B16.5、B16.47 | |
| 對焊端 | GB/T12224 | ANSI B16.25 | |
| 試驗和檢驗 | GB/T9092 | AP16D | AP1598 |
三、Q947H電動固定球閥主要零件材料：
| 序號 NO | 零件名稱 | 材質 | |
| GB | ASTM | ||
| 1 | 閥體 | WCB | A2116-WCB |
| 2 | 彈簧 | 60Si2aMn | AISI 9260 |
| 3 | 密封圈 | PTFE | PTFE |
| 4 | 墊片 | PTFE | PTFE |
| 5 | 排污螺母 | 25 | A105 |
| 6 | "0" 型密封圈 | 橡膠 | 橡膠 |
| 7 | 底蓋 | 25 | A105 |
| 8 | 螺釘 | 35 | A193-B7 |
| 9 | 固定軸 | 1Cr13 | A276-410 |
| 10 | 滑動軸承 | PTFE& | PTFE& |
| 11 | 球體 | 1C18Ni9Ti | SS304 |
| 12 | 閥蓋 | WCB | A216-WCB |
| 13 | 閥座 | 25 | A105 |
| 14 | 閥桿 | 1Cr33 | A276-410 |
| 15 | 螺柱 | 35CrMoA | A193-B7 |
| 16 | 螺母 | 35 | A194-2H |
| 17 | 壓套 | 25 | A105 |
| 18 | 填料 | PTFE | PTFE |
| 19 | 支架 | WCB | A216-WCB |
| 20 | 填料壓蓋 | WCB | A2116-WCB |
| 21 | 鍵 Key | 45 | AISI C 1045 |
五、Q947H電動固定球閥訂貨說明：
10、如有特殊要求時請?jiān)谟嗁?gòu)產品時注明。
11、若已經由設計單位選定的型號，請按型號直接向我司銷售部訂購。
12、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖由我們的金豪閥門人士為您審核把關。
金豪閥門對貴公司的承渃
1、 我公司對產品的質量實行三包；包質、包換、包修
2、 合同簽定后，質量保證，按時交貨
3、 客戶在訂貨中務必提供以下說明；
【1】 結構長度【2】鏈接方式【3】公稱直徑【4】產品使用介質、溫度、壓力、參數等
4、尊敬的客戶，如有疑問，我公司一定會竭盡全力為您提供 良好的服務
