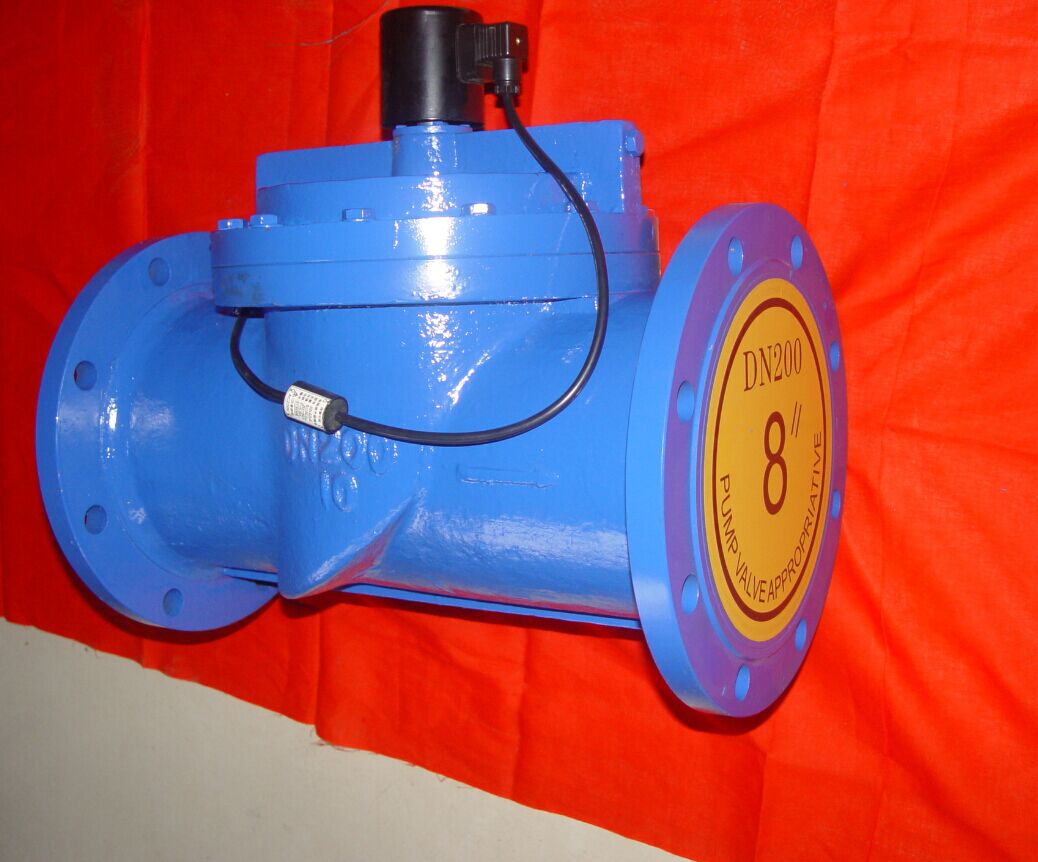

產品名稱: | ZCS水用電磁閥 |
產品型號: | ZCS |
品牌: | 金豪閥門 |
一、ZCS水用電磁閥概述:
本電磁閥用于各種常溫、高溫、常壓、高壓場合,適用于自來水、熱水、超凈流體、腐蝕性流體、尤其
是過熱蒸汽、飽和蒸汽及導熱油管路的自動控制;廣泛應用于石油化工、日用化工、食品飲料、生物制藥
、暖通空調、電鍍涂裝、干燥設備、橡塑機械、自來水廠、環保水處理、換熱器、電力及礦業等行業,是
自動化控制工程、項目改造及設備配套的產品。
二、ZCS水用電磁閥結構特點:
1、電磁先導膜片式操作結構
2、閥門流量比普通閥提高10%
3、采用特殊密封結構和特種密封材料無泄漏
4、壽命長是同類產品的5倍以上
5、工作平穩噪音低、無水錘沖擊、無顫抖聲
6、采用膜片式、對介質潔凈度要求較低
7、不銹鋼可動鐵芯經久耐用,反應快速;
8、配管方式可任意角度安裝,為增強壽命推薦是水平管線圈朝上
9、防爆線圈符合T4,T5和測CE的標準(德國NASS線圈)
10、引用標準:GB3836?9 防爆標志 Exm I/IIT4(國產線圈)
一、ZCS水用電磁閥概述: 本電磁閥用于各種常溫、高溫、常壓、高壓場合,適用于自來水、熱水、超凈流體、腐蝕性流體、尤其 是過熱蒸汽、飽和蒸汽及導熱油管路的自動控制;廣泛應用于石油化工、日用化工、食品飲料、生物制藥 、暖通空調、電鍍涂裝、干燥設備、橡塑機械、自來水廠、環保水處理、換熱器、電力及礦業等行業,是 自動化控制工程、項目改造及設備配套的產品。 二、ZCS水用電磁閥結構特點: 1、電磁先導膜片式操作結構 三、ZCS水用電磁閥技術參數: 公稱通徑1520253240506580100125150200250300工作介質液體、水、≤ΟE、及其他非腐蝕性流體功耗VA1730閥體材質鑄鐵銅不銹鋼鑄鐵流量系數 Kv值2.858.512182845701101802506008701000動作方式常開常閉型式先導式介質溫度(℃)-5~80-50~60工作壓力(Mpa)0.05~1.00.1~1.00.15~1.0額定電壓AC220V?DC24V其余規格可作特殊訂貨
|

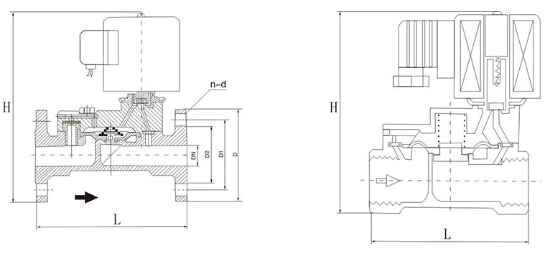

四、ZCS水用電磁閥安裝尺寸:
公稱通徑 | 內螺紋連接 | 法蘭連接 | |||||||||
外形尺寸 | 內螺紋 | 外形尺寸 | 法蘭尺寸 | ||||||||
H | L | G | H | L | D | D1 | D2 | n-d | b | f | |
15 | 112 | 80 | 1/2 | ||||||||
20 | 119 | 80 | 3/4 | ||||||||
25 | 130 | 90 | 1 | 130 | 160 | 115 | 85 | 65 | Ф4-14 | 16 | 3 |
32 | 137 | 140 | 11/4 | 137 | 180 | 140 | 100 | 76 | Ф4-18 | 18 | 3 |
40 | 152 | 156 | 11/2 | 152 | 200 | 150 | 110 | 84 | Ф4-18 | 18 | 3 |
50 | 164 | 180 | 2 | 164 | 230 | 165 | 125 | 99 | Ф4-18 | 20 | 3 |
65 | 222 | 290 | 185 | 145 | 118 | Ф4-18 | 20 | 3 | |||
80 | 253 | 310 | 200 | 160 | 132 | Ф8-18 | 22 | 3 | |||
100 | 260 | 350 | 220 | 180 | 156 | Ф8-18 | 24 | 3 | |||
125 | 315 | 400 | 250 | 210 | 184 | Ф8-18 | 26 | 3 | |||
150 | 350 | 480 | 285 | 240 | 211 | Ф8-22 | 26 | 3 | |||
200 | 390 | 600 | 340 | 295 | 266 | Ф8-22 | 26 | 3 | |||
250 | 430 | 730 | 395 | 350 | 319 | Ф12-22 | 28 | 3 | |||
300 | 480 | 850 | 445 | 400 | 370 | Ф12-22 | 28 | 4 |
金豪閥門對貴公司的承諾
1、我公司對產品的質量實行三包;包質、包換、包修
2、合同簽定后,質量保證,按時交貨
3、客戶在訂貨中務必提供以下說明;
【1】結構長度【2】鏈接方式【3】公稱直徑【4】產品使用介質、溫度、壓力、參數等
4、尊敬的客戶,如有疑問,我公司一定會竭盡全力為您提供 良好的服務
