一、 ZL73X鏈輪式漿液閥概述：
ZL73X鏈輪式漿液閥分對夾式和整體式，對夾式閥體密封采用復合材料配置的“U"型和“T"型復合結構。整體式閥體密封采用“O"型復合密封圈結構，克服了原對夾式漿液閥采用“U"型密封墊受力后易移位和變形，介質外泄等缺點。
二、ZL73X鏈輪式漿液閥主要性能規范：
公稱壓力PN(Mpa) | 試驗壓力(Mpa) | 適用介質 | 工作溫度 | |
殼體 | 密封 | |||
0.6 | 0.9 | 0.66 | 煤漿、糧漿、紙漿、泥漿、活水砂漿、礦渣、堿液 | ≤80℃ |
1.0 | 1.5 | 1.1 | ||

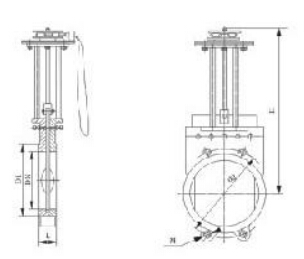

三、ZL73X鏈輪式漿液閥主要技術圖紙
四、ZL73X鏈輪式漿液閥主要特點：
柴油鏈輪式漿液閥設計緊湊、占據空間小、重量輕、易于安裝、耐磨防堵措施完善，便于維修，使用壽命長。廣泛應用于食品飲料、造紙、紙漿工業、工業污水、城市污水處理、化工廠、散狀物料輸送、飛灰處理行業。
五、ZL73X鏈輪式漿液閥主要外形連接尺寸：
DN | L | D1 | D2 | H | n-M | |
0.6 | 1.0 | |||||
50 | 48 | 48 | 100 | 125 | 330 | 4-M16 |
65 | 48 | 48 | 120 | 145 | 340 | 4-M16 |
80 | 50 | 50 | 135 | 160 | 380 | 8-M16 |
100 | 50 | 50 | 155 | 180 | 440 | 8-M16 |
125 | 50 | 50 | 185 | 210 | 500 | 8-M16 |
150 | 60 | 60 | 210 | 240 | 600 | 8-M20 |
200 | 60 | 60 | 265 | 295 | 700 | 8-M20 |
250 | 70 | 70 | 320 | 350 | 890 | 12-M20 |
300 | 70 | 80 | 368 | 400 | 1050 | 12-M20 |
350 | 80 | 90 | 428 | 460 | 1160 | 16-M20 |
400 | 80 | 120 | 482 | 515 | 1200 | 16-M22 |
六、ZL73X鏈輪式漿液閥主要零部件材料
體、蓋Body、Bonnet | 不銹鋼、碳鋼、灰鑄鐵 |
閘板Disc | 碳鋼、不銹鋼 |
閥桿Stem | 不銹鋼 |
密封面Sealing | 橡膠、四氟、不銹鋼、硬質合金 |
七、ZL73X鏈輪式漿液閥訂貨說明：
金豪閥門對貴公司的承渃
1、 我公司對產品的質量實行三包；包質、包換、包修
2、 合同簽定后，質量保證，按時交貨
3、 客戶在訂貨中務必提供以下說明；
【1】 結構長度【2】鏈接方式【3】公稱直徑【4】產品使用介質、溫度、壓力、參數等
4、尊敬的客戶，如有疑問，我公司一定會竭盡全力為您提供 良好的服務
