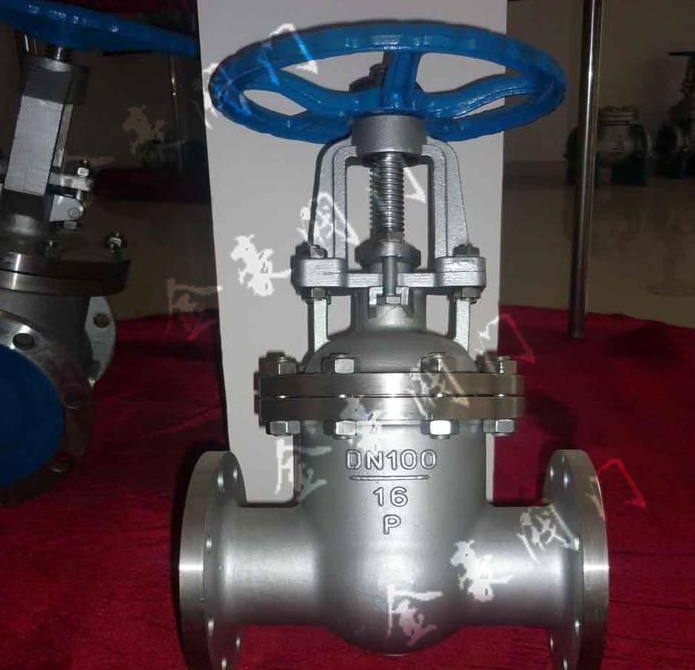

一、Z41H-16P不銹鋼閘閥概述：
Z41H-16P不銹鋼閘閥廣泛適用于石油化工，火力發電廠等油品、水蒸氣管路上作接通或截斷管路中介質的啟閉裝置。
二、Z41H-16P不銹鋼閘閥產品特點
1、結構緊湊、設計合理、閥門剛性好、通道流暢，流量系數小
2、密封面采用不銹鋼和硬質合金，使用壽命長
3、采用柔性石墨填料、密封可靠，操作輕便靈活
4、驅動方式為手動、氣動、電動、齒輪傳動
三、Z41H-16P不銹鋼閘閥執行標準
設計制造：按GB/T12234-89的規定
結構長度：按GB/T12221-89的規定
法蘭面尺寸：按JB79GB/T9112-9131的規定
檢查與試驗：安JB/T9092-99GB/T13927-92的規定
傳動方式：手動、電動、齒輪
四、Z41H-16P不銹鋼閘閥主要零件材質：
| 閥體、閥蓋 | 閘板、閥座 | 閥桿 | 閥桿螺母 | 填料 | 手輪 |
| 碳素鋼 | 良好碳鋼+硬質合金或不銹鋼 | 鉻不銹鋼 | 鋁青銅 | 石墨石棉盤根 | 可鍛鑄鐵 |
| 鉻鎳鈦鋼 | 不銹鋼、不銹鋼+硬質合金 | 鉻鎳鈦不銹鋼 | 鋁青銅 | 漫聚四氟乙 | 可鍛鑄鐵 |
| 鉻鎳鉬鈦鋼 | 不銹鋼、不銹鋼+硬質合金 | 鉻鎳鉬鈦不銹鋼 | 鋁青銅 | 烯石棉盤根 | 可鍛鑄鐵 |
| 鉻鉬鋼 | 合金鋼+硬質合金 | 鉻鉬鋁鋼 | 鋁青銅 | 柔性石墨 | 可鍛鑄鐵 |
五、Z41H-16P不銹鋼閘閥主要連接尺寸
| 型號 | 公稱壓力PN（MPa） | 公稱通徑DN（mm） | 尺寸 | 重量（Kg） | ||||||||
| L | D | D1 | D2 | b | Z-d | H | H1 | Do | ||||
| Z41H-16C Z41H-16P Z41H-16R | 1.6 | 15 | 130 | 95 | 65 | 45 | 14 | 4-14 | 175 | 195 | 200 | 4 |
| 20 | 150 | 105 | 75 | 55 | 14 | 4-14 | 180 | 205 | 200 | 5 | ||
| 25 | 160 | 115 | 85 | 65 | 14 | 4-14 | 210 | 240 | 220 | 6 | ||
| 32 | 180 | 135 | 100 | 78 | 16 | 4-18 | 210 | 240 | 220 | 7 | ||
| 40 | 200 | 145 | 110 | 85 | 16 | 4-18 | 350 | 425 | 240 | 18 | ||
| 50 | 250 | 160 | 125 | 100 | 16 | 4-18 | 358 | 430 | 240 | 29 | ||
| 65 | 265 | 180 | 145 | 120 | 18 | 4-18 | 373 | 452 | 240 | 33 | ||
| 80 | 280 | 195 | 160 | 135 | 20 | 8-18 | 435 | 530 | 280 | 46 | ||
| 100 | 300 | 215 | 180 | 155 | 20 | 8-18 | 500 | 620 | 320 | 63 | ||
| 125 | 325 | 245 | 210 | 185 | 22 | 8-18 | 614 | 756 | 360 | 108 | ||
| 150 | 350 | 280 | 240 | 210 | 24 | 8-23 | 674 | 845 | 360 | 134 | ||
| 200 | 400 | 335 | 295 | 265 | 26 | 12-23 | 818 | 1041 | 400 | 192 | ||
| 250 | 450 | 405 | 355 | 320 | 30 | 12-25 | 969 | 1244 | 450 | 293 | ||
| 300 | 500 | 460 | 410 | 375 | 30 | 12-25 | 1145 | 1474 | 560 | 379 | ||
| 350 | 550 | 520 | 470 | 435 | 34 | 16-25 | 1280 | 1663 | 640 | 590 | ||
| 400 | 600 | 580 | 525 | 485 | 36 | 16-30 | 1450 | 1886 | 720 | 849 | ||
| 500 | 700 | 705 | 650 | 608 | 44 | 20-34 | 1676 | 2181 | 720 | 958 | ||
