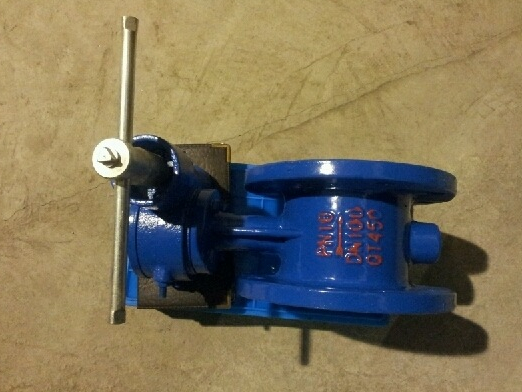

FD343H防盜蝶閥
一、FD343H防盜蝶閥概述：
防盜蝶閥是用帶鎖的閥門，比如磁性鎖、密碼鎖等，是一種無操作手柄的閥門，須要鑰匙才能開的閥門；比如防盜蝶閥、防盜閘閥等。
防盜蝶閥相對防盜閘閥來說價格會便宜的多，還有在密封性能來說要強的多，是選用防盜閥時口徑較大的情況下的必選產品。
FD343H防盜蝶閥的蝶板安裝于管道的直徑方向。在蝶閥閥體圓柱形通道內，圓盤形蝶板繞著軸線旋轉，旋轉角度為0°~90°之間，旋轉到90°時，閥門則牌全開狀態。 新型高壽命不銹鋼蝶閥的特點以及蝶閥在使用過程中存在問題目前 ,D343H防盜蝶閥作為一種用來實現管路系統通斷及流量控制的部件，已在石油、化工、冶金、水電等許多領域中得到極為廣泛地應用。在已公知的蝶閥技術中，其密封形式多采用密封結構，密封材料為橡膠、聚四氟乙烯等。由于結構特征的限制，不適應耐高溫、高壓及耐腐蝕、抗磨損等行業?，F(xiàn)有一種比較 的蝶閥是三偏心金屬硬密封蝶閥，閥體和閥座為連體構件，閥座密封表面層堆焊耐溫、耐蝕合金材料。多層軟疊式密封圈固定在閥板上，這種蝶閥與傳統蝶閥相比具有耐高溫，操作輕便，啟閉無磨擦，關閉時隨著傳動機構的力矩增大來補償密封，提高了蝶閥的密封性能及延長使用壽命的優點。
防盜蝶閥蝶板有以下幾種方式：1.中心密封蝶閥，2單偏心密封蝶閥，3.雙偏心密封蝶閥，4.三偏心密封蝶閥。
防盜蝶閥的連接方式有：對夾、法蘭、焊接等。
防盜蝶閥的試壓標準等級：如6公斤壓力的閥門閥體試壓在9公斤、密封試壓在6.6公斤，也就是說：閥體試壓是閥門壓力的1.5倍，密封試壓是閥門的1.1倍，以此類推。
防盜蝶閥的壓力等級：0.6、1.0、1.6、2.5、4.0Mpa。二、FD343H防盜蝶閥密碼鎖的使用：
1、密碼鎖由鎖芯、四組數字和五個帶有起子槽的調節盤、調節板組成，每組數字由0、1、2、3組成，調節盤有指示箭頭， 調節盤帶有英文字母K（也可以通過數字方向的上方來確定 調節盤）以順時針?lè)较騺?lái)確定2、3、4、5位調節盤。
2、開鎖時將五個調節盤上的箭頭從 開始順時針?lè)较蛞来螌?duì)準密碼號，便可打開鎖芯（出廠密碼號“0、0、0、0、0”）。
3、防盜鎖芯鎖死時與開鎖方式一樣對好密碼號將鎖芯放入閥座內，務必將密碼號撥亂，才確認鎖芯鎖好。
三、FD343H防盜蝶閥編制密碼：
1、防盜鎖的密碼號根據用戶易記的0-3的四位數字編排。
2、編制方法為：將鎖芯取出，鎖芯下方有五個密碼調節板，把調節板的鎖緊螺母松掉，將四個調節盤的箭頭對準你所確定的密碼號，如0、1、2、3、4為選定 的密碼號， 調節盤箭頭對準“0”，按順時針?lè)较蛎艽a調節盤箭頭分別對準1、2、3、4，這時將五個密碼調節板的缺面分別對向鎖芯的外圓，密碼調節板不 超出鎖芯外圈線，然后將彈簧和鎖緊螺母裝好并緊死，這樣就完成了密碼號的編制。
四、FD343H防盜蝶閥主要性能規范：
公稱通徑 DN | 主要連接尺寸 | |||||
L | D1 | D2 | Z-φd | H | HO | |
50 | 43 | 125 | 100 | 4-φ18 | 220 | 160 |
65 | 46 | 145 | 120 | 4-φ48 | 220 | 175 |
80 | 49 | 160 | 135 | 4-φ48 | 320 | 185 |
100 | 64 | 180 | 158 | 8-φ48 | 340 | 195 |
150 | 70 | 240 | 212 | 8-φ23 | 414 | 240 |
200 | 71 | 295 | 266 | 8-φ23 | 512 | 260 |
250 | 76 | 350 | 320 | 12-φ23 | 570 | 295 |
300 | 83 | 400 | 368 | 12-φ23 | 667 | 340 |
350 | 92 | 460 | 430 | 16-φ23 | 744 | 383 |
400 | 102 | 515 | 482 | 16-φ25 | 827 | 427 |
450 | 114 | 565 | 532 | 20-φ25 | 913 | 457 |
500 | 127 | 620 | 585 | 20-φ25 | 1000 | 499 |
600 | 154 | 725 | 685 | 20-φ30 | 1207 | 618 |
700 | 165 | 840 | 800 | 24-φ30 | 1475 | 745 |
800 | 190 | 950 | 905 | 24-φ34 | 1605 | 809 |
五、FD343H防盜蝶閥主要零件材料：
零件名稱 | 閥體、閥蓋 | 閘板、閥座 | 閥桿 | 閥桿螺母 | 填料 | 鎖開 | 扳手 |
材料 | 碳鋼 | 碳鋼堆焊 鉻不銹鋼 | 鉻不銹鋼 | 鋁鐵 青銅 | 石墨盤根 | 鍛不銹鋼 | 鍛鋼 |
金豪閥門對貴公司的承諾
1、我公司對產品的質量實行三包；包質、包換、包修
2、合同簽定后，質量保證，按時交貨
3、客戶在訂貨中務必提供以下說明；
【1】結構長度【2】鏈接方式【3】公稱直徑【4】產品使用介質、溫度、壓力、參數等
4、尊敬的客戶，如有疑問，我公司一定會竭盡全力為您提供 良好的服務
