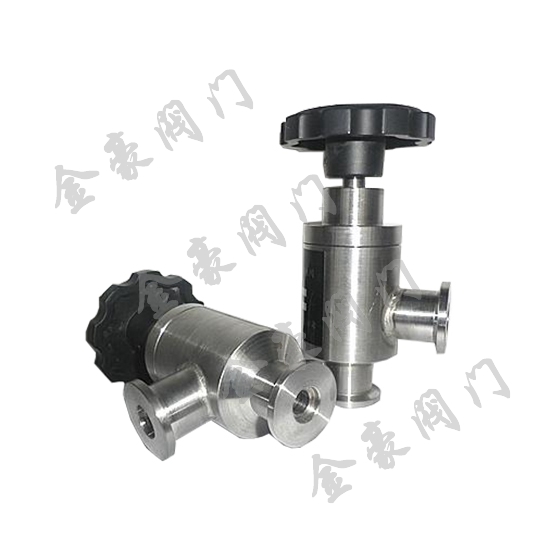

?一、 GDQ氣動高真空擋板閥閥概述:
此系列閥門分為手動、氣動、電磁三種驅動方式,它具有動作平穩、體積小、使用可靠、密封性能好和壽命長等優點,是真空設備 閥門之一。
二、 GDQ氣動高真空擋板閥主要性能規范:
適用范圍:Applicability | 105~1.3×10-4Pa(軸封為橡膠) 105~1.3×10-5Pa(軸封為波紋管) |
閥門漏率:Valve Leak Rate | ≤1.3×10-4Pa.L/S.(軸封為橡膠) ≤1.3×10-5Pa.L/S.(軸封為波紋管) |
適用溫度:Applicable Temperature | -25~+80℃(丁腈橡膠) -30~+150℃(氟橡膠) |
氣源壓力:Annoy pressure | 0.4~0.6MPa |

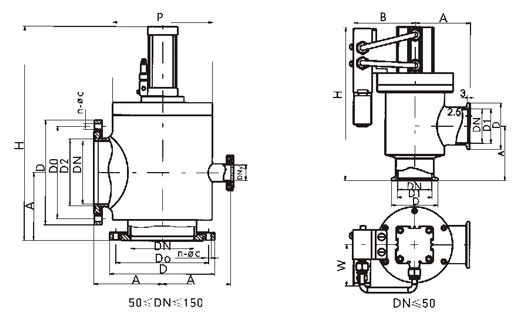

三、GDQ氣動高真空擋板閥主要技術圖紙
四、GDQ氣動高真空擋板閥主要特點:
標準模塊化設計,易于更換及維修;
便于清潔的設計;
電磁閥采用節能設計,體積小。
主要性能指標:
適用范圍:1×10-6Pa~1.2×105Pa(波紋管密封)
1×10-5Pa~1.2×105Pa(氟膠圈密封)
打開時閥板上的壓差:≤1.2×105 Pa任意方向
閥體和閥座漏率:≤1.3×10-7Pa·L·s-1
建議 維修前循環次數:200,000次
閥體烘烤溫度:≤150℃
安裝位置:任意
電源:交流220V 50Hz,6W或直流24V,3W(特殊規格可定做)
壓縮空氣(只適用于氣動):0.4~0.7MPa
閥門開啟和關閉時間:≤3s
閥門位置指示:帶有啟閉位置指示開關(磁性開關
五、GDQ氣動高真空擋板閥主要外形連接尺寸:
快卸法蘭連接
Model 型號 | DN | D1 | D | A | H | B | W | 法蘭標準 |
GDQ-J10(b) | 10 | 12.2 | 30 | 30 | 120 | 52 | 40 | GB4982 |
GDQ-J16(b) | 16 | 17.2 | 30 | 40 | 140 | 58 | 40 | |
GDQ-J25(b) | 25 | 26.2 | 40 | 50 | 150 | 58 | 40 | |
GDQ-J32(b) | 32 | 34.2 | 55 | 58 | 158 | 58 | 40 | |
GDQ-J40(b) | 40 | 41.2 | 55 | 65 | 183 | 75 | 50 | |
GDQ-J50(b) | 50 | 52.2 | 75 | 70 | 190 | 75 | 50 |
活套法蘭連接
Model 型號 | DN | D | Do | D2 | A | P | H | n-φc | DNy預抽口 | 法蘭標準 |
GDQ-J50 | 50 | 110 | 90 | 55 | 70 | 95 | 278 | 4-φ9 | GB6070 | |
GDQ-J63 | 63 | 130 | 110 | 68 | 88 | 108 | 360 | 4-φ9 | ||
GDQ-J80 | 80 | 145 | 125 | 85 | 98 | 133 | 379 | 8-φ9 | ||
GDQ-J100 | 100 | 165 | 145 | 105 | 108 | 159 | 394 | 8-φ9 | ||
GDQ-J(S)160 | 160 | 225 | 200 | 165 | 158 | 240 | 555 | 8-φ11 | DN40 GB4982 | |
GDQ-J(S)200 | 200 | 285 | 260 | 208 | 200 | 280 | 623 | 12-φ11 | DN50 GB6070 | |
GDQ-J(S)250 | 250 | 335 | 310 | 258 | 208 | 350 | 663 | 12-φ11 | DN63 GB6070 | |
GDQ-J(S)320 | 320 | 425 | 395 | 328 | 250 | 425 | 832 | 12-φ14 | DN80 GB6070 | |
GDQ-J(S)400 | 400 | 510 | 480 | 410 | 330 | 530 | 1120 | 16-φ14 | DN100 GB6070 | |
GDQ-J(S)500 | 500 | 610 | 580 | 510 | 360 | 630 | 1036 | 16-φ14 | DN125 GB6070 | |
GDQ-J(S)630 | 630 | 750 | 720 | 642 | 450 | 750 | 1415 | 20-φ14 | DN160 GB6070 | |
GDQ-J(S)800 | 800 | 920 | 880 | 815 | 530 | 920 | 1850 | 24-φ14 | DN200 GB6070 | |
GDQ-J(S)150 | 150 | 220 | 195 | 156 | 158 | 160 | 555 | 8-φ12 | DN40 GB4982 | JB919 |
六、GDQ氣動高真空擋板閥主要零部件材料
閥體、閥蓋、閥桿:鋁合金、碳鋼或不銹鋼
密封件:丁腈橡膠、氟橡膠、波紋管(軸封)。
七、GDQ氣動高真空擋板閥訂貨說明:
金豪閥門對貴公司的承渃
1、我公司對產品的質量實行三包;包質、包換、包修
2、合同簽定后,質量保證,按時交貨
3、客戶在訂貨中務必提供以下說明;
【1】結構長度【2】鏈接方式【3】公稱直徑【4】產品使用介質、溫度、壓力、參數等
4、尊敬的客戶,如有疑問,我公司一定會竭盡全力為您提供 良好的服務
