【簡單介紹】
手動渠道閘門QZM(CBZ)型廣泛應用于自來水廠、污水廠、排灌、排澇、石油、化工、冶金、環保、電力、塘堰等場合,作為截止、調節流量和控制水位之用。其工作介質為常溫下的原水,清水,污水。
【詳細說明】
一、CBZ手動渠道閘門產品概述:
手動渠道閘門QZM(CBZ)型廣泛應用于自來水廠、污水廠、排灌、排澇、石油、化工、冶金、環保、電力、塘堰等場合,作為截止、調節流量和控制水位之用。其工作介質為常溫下的原水,清水,污水。
二、CBZ手動渠道閘門主要產品特點:
重量輕:約為普通閘門的1/3重量。
耐腐蝕:耐酸堿及耐大部分腐蝕性化學品及污水、海水等。
密封性好:采用橡膠軟密封,密封效果好
力矩小:由于閘板重量輕,且閘板與道軌板之間摩擦阻力小,故操作力矩小。
壽命長:閘板與導軌之間裝有防鎖死結構使密封面磨損非常小。
維修方便:若經多年使用后出現泄漏現象,只需將閘板吊起,調換門框上橡膠密封圈即可,省時省力,維修成本低。
手動操作:采用螺桿式啟閉操作,操作方便、輕巧、可靠。
電動操作:電動控制裝置,定位準確、操作輕巧、易實現自控和遠控。

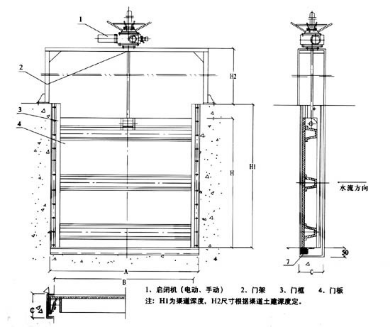

三、CBZ手動渠道閘門技術圖片:
四、CBZ手動渠道閘門主要外形連接尺寸:
單位:mm
公稱通徑 | A | B | H | W | E |
300300 | 300 | 300 | 850 | 120 | 420 |
400400 | 400 | 400 | 1050 | 120 | 520 |
500500 | 500 | 500 | 1250 | 120 | 660 |
600600 | 600 | 600 | 1450 | 120 | 760 |
700700 | 700 | 700 | 1650 | 120 | 860 |
800800 | 800 | 800 | 1850 | 120 | 960 |
900900 | 900 | 900 | 2050 | 120 | 1060 |
10001000 | 1000 | 1000 | 2250 | 120 | 1160 |
12001200 | 1200 | 1200 | 2650 | 140 | 1360 |
14001400 | 1400 | 1400 | 3050 | 140 | 1560 |
15001500 | 1500 | 1500 | 3250 | 140 | 1660 |
16001600 | 1600 | 1600 | 3450 | 140 | 1760 |
18001800 | 1800 | 1800 | 3850 | 160 | 1960 |
20002000 | 2000 | 2000 | 4250 | 160 | 2160 |
五、CBZ手動渠道閘門訂貨說明:
1、如有特殊要求時請?jiān)谟嗁?gòu)產品時注明。
2、若已經由設計單位選定的型號,請按型號直接向我司銷售部訂購。
3、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖由我們的金豪閥門廠家為您審核把關。
金豪閥門對貴公司的承渃
1、我公司對產品的質量實行三包;包質、包換、包修
2、合同簽定后,質量保證,按時交貨
3、客戶在訂貨中務必提供以下說明;
【1】結構長度【2】鏈接方式【3】公稱直徑【4】產品使用介質、溫度、壓力、參數等
4、尊敬的客戶,如有疑問,我公司一定會竭盡全力為您提供 良好的服務。
