一、J44B角式氨用截止閥概述：
J44B氨用截止閥主要適用于食品、啤酒、制藥、化工、水利等行業冷凍、冷藏系統。適用溫度-40℃--＋150℃的氨、氨液介質的管路。本閥門結構緊湊，設計合理,通道流暢耐性好,流阻系數小。密封面采用巴氏合金或四氟，使用壽命長,在使用過程中遇到溫差幅度變動環境下能自然達到化學處理性能。
產品型號：J44B

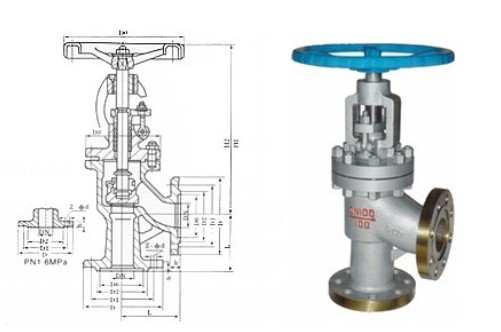

二、J44B角式氨用截止閥結構圖
三、J44B角式氨用截止閥主要性能規范
適用介質：液、氣、氨、氮、氫
四、J44B角式氨用截止閥主要零件材料：
| 零件名稱 | 閥體、閥蓋 | 密封圈 | 填料 | 填料壓蓋 | 閥桿 | 墊片 |
| J42B-25C | 鑄鋼 | 巴氏合金 | 聚四氟 乙 烯 | 碳鋼 | 聚四氟 乙 烯 | |
| J42B-25P | 灰鑄鐵 | 不銹鋼 | ||||
| J42F-25C | 不銹鋼 | 聚四氟乙烯 | 碳鋼 | |||
五、J44B角式氨用截止閥主要尺寸及重量：
| 公稱通徑 DN（mm） | 尺 寸 | |||||||||||
| L | D | D1 | D2 | D4 | b | f | f1 | Z-φd | 關 | 開 | D3 | |
| 10 | 65 | 90 | 60 | 40 | 35 | 16 | 2 | 4 | 4-φ14 | 165 | 185 | 110 |
| 15 | 65 | 95 | 65 | 45 | 40 | 16 | 2 | 4 | 4-φ14 | 165 | 185 | 110 |
| 20 | 75 | 105 | 75 | 55 | 51 | 18 | 2 | 4 | 4-φ14 | 170 | 200 | 120 |
| 25 | 80 | 115 | 85 | 65 | 58 | 18 | 2 | 4 | 4-φ14 | 197 | 210 | 120 |
| 32 | 90 | 135 | 100 | 78 | 66 | 20 | 2 | 4 | 4-φ18 | 199 | 213 | 140 |
| 40 | 100 | 145 | 110 | 85 | 76 | 20 | 3 | 4 | 4-φ18 | 248 | 264 | 160 |
| 50 | 115 | 160 | 125 | 100 | 88 | 22 | 3 | 4 | 4-φ18 | 265 | 295 | 180 |
| 65 | 145 | 180 | 145 | 120 | 110 | 24 | 3 | 4 | 8-φ18 | 310 | 349 | 220 |
| 80 | 155 | 195 | 160 | 135 | 121 | 26 | 3 | 4 | 8-φ18 | 340 | 357 | 240 |
| 100 | 175 | 230 | 190 | 160 | 150 | 30 | 3 | 4.5 | 8-φ23 | 380 | 413 | 280 |
| 125 | 200 | 270 | 220 | 188 | 176 | 32 | 3 | 4.5 | 8-φ25 | 430 | 451 | 320 |
| 150 | 240 | 300 | 250 | 218 | 204 | 32 | 3 | 4.5 | 8-φ25 | 505 | 492 | 360 |
| 200 | 300 | 360 | 310 | 278 | 260 | 34 | 3 | 4.5 | 12-φ25 | 550 | 806 | 400 |
| 250 | 325 | 425 | 370 | 335 | 31 | 36 | 3 | 4.5 | 12-φ30 | 730 | 880 | 450 |
| 300 | 375 | 485 | 430 | 390 | 364 | 40 | 3 | 4.5 | 16-φ30 | - | 995 | 550 |
