當前位置:首頁 > 電磁閥 > ZCRB燃氣緊急切斷閥

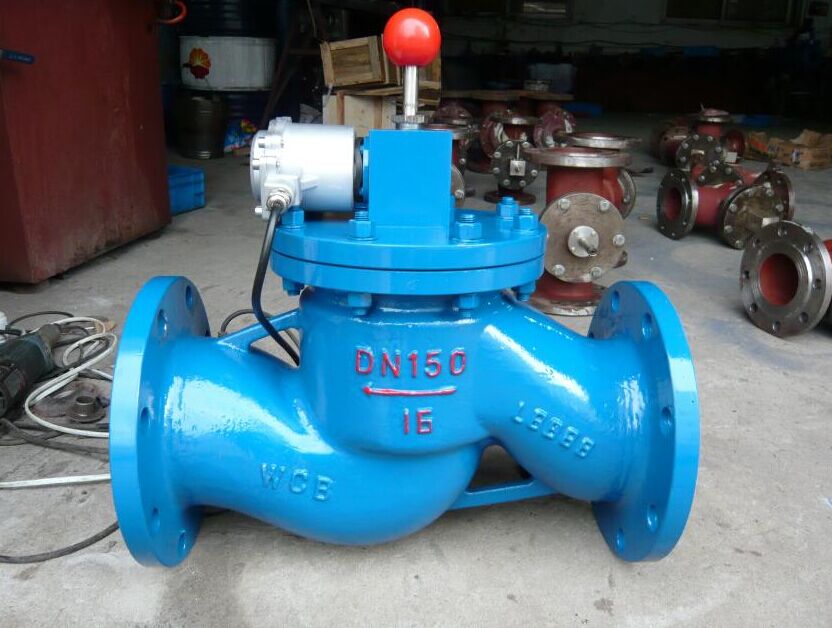

ZCRB燃氣緊急切斷閥

發布日期:2015-11-09    點擊數: ZCRB燃氣緊急切斷閥

產品名稱:

ZCRB燃氣緊急切斷閥

產品型號:

ZCRB

品牌:

金豪閥門

一、ZCRB燃氣緊急切斷閥概述:

1、ZCRB燃氣緊急切斷閥是新型的燃氣管道工程的安全配套裝置,主要應用如下:

與可燃氣體泄漏監測儀器相連接。當儀器檢測到可燃氣體泄漏時,自動快速關閉主供氣體閥門,切斷燃氣的供給,及時制止惡性事故的發生。
2、與熱力設備的極限溫度(或壓力)安全控制器相連接。當設備內檢測溫度或壓力超過設定的極限數值時,自動快速關閉供氣閥門,停止燃料的供給。
3、與高層建筑的中央消防報警系統相連接。當大廈發生危情時,自動切斷大廈內的燃氣供應,防止燃氣爆炸的發生。
4、在城市或工廠的燃氣供應管網內設置ZCR燃氣緊急切斷閥,在在中央控制室內集中控制,遠距離遙控,緊急關閉事故現場的管線供應。
產品結構:直動式     公稱壓力:1.6Mpa     工作壓差:0~0.05Mpa
工作介質:煤氣、天然氣、液化石油氣等無腐蝕性氣液體     關閉時間:<1秒

二、ZCRB燃氣緊急切斷閥主要零件材料:

零件名稱

材質

1/2"-1"絲扣

DN25-DN350(法蘭)

閥體

黃銅

碳鋼(304不銹鋼)

自鎖體

黃銅(鋁合金)

黃銅(鋁合金)

閥桿

不銹鋼

不銹鋼

密封川

NBR橡膠

零件名稱

材質

1/2"-1"絲扣

DN25-DN350(法蘭)

閥體

黃銅

碳鋼(304不銹鋼)

自鎖體

黃銅(鋁合金)

黃銅(鋁合金)

閥桿

不銹鋼

不銹鋼

密封川

NBR橡膠

三、ZCRB燃氣緊急切斷技術參數:

閥門規格

螺紋連接:G1/2"、G3/4"、G1"

法蘭連接:DN25~DN350

工作壓力

0.5bar~6bar

關閉時間

少于1秒

工作溫度

-15℃~+60℃

工作電壓

交流:AC24V或220V
直流:DC12V/8.5W



四、ZCRB燃氣緊急切斷閥內螺紋連接尺寸:

DN

G

L

H

25

1

90

130

32

1 1/4

140

150

40

1 1/2

156

170

50

2

180

190

五、ZCRB燃氣緊急切斷閥法蘭連接尺寸:

DN

D1

K

D

b

f

n-d

L

H

25

65

85

115

16

3

4φ14

160

180

32

76

100

140

18

3

4φ18

180

195

40

84

110

150

18

3

4φ18

200

205

50

99

125

165

20

3

4φ18

230

220

65

118

145

185

20

3

4φ18

290

245

80

132

160

200

20

3

4φ18

310


100

156

180

220

22

3

4φ18

350


125

184

210

250

22

3

4φ18

400


150

211

240

285

24

3

4φ22

480


200

266

295

340

24

3

4φ22

495


250

319

355

405

26

3

4φ26

622


300

370

410

460

28

4

4φ26

698


350

429

470

520

30

4

4φ26

787


400

480

525

580

32

4

4φ30

914


450

548

585

640

34

4

4φ30

978


500

609

650

715

36

4

4φ33

978


600

720

770

840

38

5

4φ36

1295


六、安裝說明:
 1.安裝前應仔細閱讀產品的使用說明書,查核產品是否完全符合使用要求,熟悉安裝要點,做好準備工作。
2.安裝時線圈向上,并保持垂直位置,上箭頭或標記應與管道流向一致,不得安裝在有濺水或漏水的地方。
3.接管之前用0.3MPa的壓力對管道充分沖洗,把管道中的金屬粉末密封材料殘留,銹垢等完全清除;的工作介質應清潔無顆粒; 雜質,建議閥前安裝過濾器,蒸汽管路安裝疏水閥;進水電磁閥內件表面上的污物及過濾器,須定期清潔干凈。
4.在發生故障時,為了及時隔離,并保證系統正常運行,推薦安裝旁路裝置。
5.不要將安裝于管道低凹處,以免蒸汽冷凝水,雜質等沉淀在閥內而妨礙動作。
6.普通型不可在易燃易爆危險場合使用。
7.在管道剛性不足情況下,建議把閥前后管子用支架固定,以防工作時引起振動

其他技術參數備注:

(1)電磁閥價格由口徑、材質、壓力及調節精度、調節范圍的不同而異,恕不公布價格!
(2)連接形式:法蘭、焊接等
(3)傳動方式:手動、氣動、電動、自力式
(4)口徑從DN6-DN600;壓力從1.0MPA-32MPA;溫度-40℃-450℃
(5)材質有:碳鋼、不銹鋼、球墨鑄鐵、灰鑄鐵及其他特殊鋼;
