【簡單介紹】
輕小型氣動調節閥，氣動薄膜直通單座調節閥，氣動薄膜單座調節閥，氣動薄膜調節閥，氣動單座調節閥，低溫調節閥，單座氣動薄膜調節閥，氣動低溫調節閥，氣動調節閥，直角式調節閥，角形調節閥，單座調節閥，籠式調節閥，套筒調節閥，焊接式調節閥，對焊調節閥，高溫調節閥，高壓調節閥，蒸汽調節閥，流量調節閥，液體調節閥，氣體調節閥，不銹鋼調節閥，三通調節閥，直通調節閥，法蘭調節閥，鑄鋼調節閥，碳鋼調節閥，WCB/304/316調節閥。
【詳細說明】

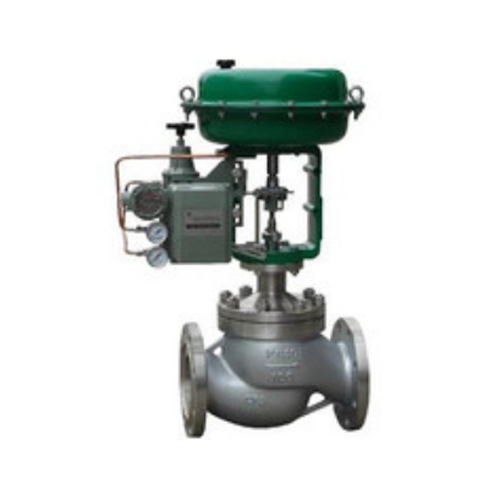

一、ZMXAP氣動薄膜單座調節閥產品概述：
ZMA/BP系列氣動薄膜直通單座調節閥是自動調節系統中常用的執行器之一，它具有結構簡單、動作可靠、泄漏量小及不會發生火災爆炸等優點，因此廣泛地應用于石化、冶金、電站等工業部分地自控系統。由于它閥芯上地不平衡力較大，尤其是大口徑時，不平衡力增大，因此適用于壓差較小有要求泄漏量小的場合。
二、ZMXAP氣動薄膜單座調節閥主要技術參數：
| 公稱通徑DN(mm) | G3/4＂ | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | ||||||||
| 閥座直徑DN(mm) | 3 | 4 | 5 | 6 | 7 | 8 | 10 | 12 | 15 | 20 | 26 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
| 額定流量系數Kv | 0.08 | 0.12 | 0.2 | 0.32 | 0.5 | 0.8 | 1.2 | 2.0 | 3.2 | 5.0 | 8 | 12 | 20 | 32 | 50 | 80 , , | 120 | 200 | 280 | 450 |
| 流量特性 | 直線 | 直線、等百分比 | ||||||||||||||||||
| 公稱壓力(MPa) | 10 | 1.6 4.0 6.4 | ||||||||||||||||||
| 連接型式 | 管螺紋連接G3/4＂ | 法蘭連接：PN1.6按JB78-59標準，PN4.0，6.4按JB79-59 | ||||||||||||||||||
| 配用執行機構型號 | ZMA/B-1 | ZMA/B-2 | ZMA-2 | ZMA-3 | ZMA-4 | ZMA-5 | ||||||||||||||
| 有效面積Fe(cm2) | 200 | 280 | 280 | 400 | 630 | 100 | ||||||||||||||
| 行程L(mm) | 10 | 10 | 16 | 25 | 40 | 60 | ||||||||||||||
| 作用方式 | 氣關式；氣開式 | |||||||||||||||||||
| 彈簧壓力范圍(KPa) | 標準20~100，可選用40~200、20~60、60~100、80~240 | |||||||||||||||||||
| 供氣壓力(MPa) | 標準0.14；可選用0.25，0.40 | |||||||||||||||||||
| 氣源接頭 | M16×1.5 | |||||||||||||||||||
| 固有可調比R | 30：1 | |||||||||||||||||||
三、>ZMXAP氣動薄膜單座調節閥主要溫度范圍：
| 閥體材料 | 材料牌號 | 公稱壓力(MPa) | 適用溫度(℃) | |
| 常溫型 | 熱片型 | |||
| 鑄鐵 | HT200 | 1.6 | -20~200 | - |
| 鑄鋼 | ZG230-450 | 4.0，6.4 | -40~250 | -40~250 |
| 鑄不銹鋼 | ZG1Cr18Ni9Ti ZG0Cr18Ni12Mo2Ti | 4.0，6.4 | -60~250 | -60~450 |
五、ZMXAP氣動薄膜單座調節閥訂貨說明：
10、如有特殊要求時請?jiān)谟嗁?gòu)產品時注明。
11、若已經由設計單位選定的型號，請按型號直接向我司銷售部訂購。
12、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖由我們的金豪閥門廠家為您審核把關。
金豪閥門對貴公司的承渃
1、 我公司對產品的質量實行三包；包質、包換、包修
2、 合同簽定后，質量保證，按時交貨
3、 客戶在訂貨中務必提供以下說明；
【1】 結構長度【2】鏈接方式【3】公稱直徑【4】產品使用介質、溫度、壓力、參數等
4、尊敬的客戶，如有疑問，我公司一定會竭盡全力為您提供 良好的服務
