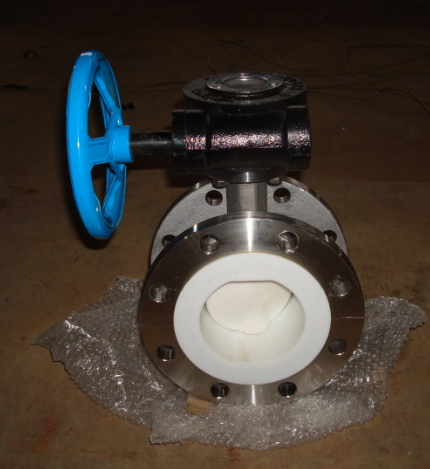

D341F46襯氟法蘭蝶閥

發布日期：2015-11-30 點擊數： D341F46襯氟法蘭蝶閥

一、D341F46襯氟法蘭蝶閥詳細資料：

FEP(F46)、PCTFE(F3)法蘭襯氟蝶閥適用在-50℃～150℃的各種濃度的王水、硫酸、鹽酸、氫氟酸和各種有機酸、強酸、強氧化劑。

二、D341F46襯氟法蘭蝶閥結構特點：

其特征在于：所述閥座密封圈由軟性T形密封環兩側多層不銹鋼片組成。

閥板與閥座的密封面為斜圓錐結構，在閥板斜圓錐表面堆焊耐溫、耐蝕合金材料；固定在調節環壓板之間的彈簧與壓板上調節螺栓裝配一起的結構。這種結構有效地補償了軸套與閥體之間的公差帶及閥桿在介質壓力下的彈性變形，解決了閥門在雙向互換的介質輸送過程中存在的密封問題

三、D341F46襯氟法蘭蝶閥技術規范：

設計標準：GB12238

結構長度：GB12221

法蘭標準：JB/T79-94；GB9113.1-26

檢驗試驗：GB/T13927

驅動方式：蝸輪、手動、電動、氣動

四、D341F46襯氟法蘭蝶閥主要零部件材料表：

零件名稱	材料
上下閥體	鑄鐵、鑄鋼、不銹鋼、襯F46、F3
閥座	鑄鋼
帶桿蝶板	鑄鋼、不銹鋼、襯F46、F3
填料	F4
襯墊	硅橡膠
蝸輪手柄	球墨鑄鐵

五、D341F46襯氟法蘭蝶閥尺寸及重量：

公稱通徑		標準值								參考值
DN（mm）	NPS（inch）	L	D	D1	D2		f	b	Z-d	W	Do	H	WT(Kg)
DN（mm）	NPS（inch）	PN1.0MPa
40	11/2	106	145	110	85	3	18		4-18	160		140	10
50	2	108	160	125	100	3	20		4-18	200		160	12
65	11/2	112	180	145	120	3	20		4-18	250		165	14
80	3	114	195	160	135	3	22		4-18	250		170	16
100	4	127	215	180	155	3	22		8-18	300		180	18
125	5	140	245	210	185	3	24		8-18	300		275	20
150	6	140	280	240	210	3	24		8-23		200	295	38
200	8	152	335	295	265	3	26		8-23		200	320	74
250	10	250	390	350	320	3	28		12-23		240	385	105
300	12	270	440	400	368	3	28		12-23		240	390	142
350	14	290	500	460	428	4	30		16-23		240	460	179
400	16	310	565	515	482	4	32		16-25		280	510	220
450	18	330	615	565	532	4	32		20-25		280	540	268
500	20	350	380	620	585	4	34		20-25		320	570	378
600	24	390	780	725	685	4	36		20-30		320	660	608
700	28	430	895	840	800	5	40		24-30		360	710	1050
800	32	470	1010	950	905	5	44		24-34		360	780	1320
900	36	510	1110	1050	1005	5	46		28-34		380	885	1795
1000	40	550	1220	1160	1115	5	50		28-34		400	990	1900
PN1.6MPa
40	11/2	106	145	110	85		3	18	4-18	200		140	10
50	2	108	160	125	100		3	20	4-48	200		160	12
65	11/2	112	180	145	120		3	20	4-18	250		165	13
80	3	114	195	160	135		3	22	8-18	250		170	14
100	4	127	215	180	155		3	24	8-18	300		180	16
125	5	140	245	210	185		3	26	8-18	300		275	18
150	6	140	280	240	210		3	28	8-23		200	295	42
200	8	152	335	295	265		3	30	12-23		200	320	78
250	10	250	405	355	320		3	32	12-25		240	385	120
300	12	270	460	410	375		4	34	12-25		240	390	145
350	14	290	520	470	435		4	38	16-25		240	460	202
400	16	310	580	525	485		4	40	16-30		280	510	235
450	18	330	640	585	545		4	44	20-30		280	540	368
500	20	350	705	650	608		4	46	20-34		320	570	420
600	24	390	840	770	718		5	54	24-41		320	660	750
700	28	430	910	840	788		5	54	24-41		360	710	1028
800	32	470	1020	950	898		5	54	24-41		380	780	1690
900	36	510	1120	1050	998		5	54	28-41		400	885	1815
1000	40	550	1255	1170	1110		5	60	28-48		500	990	2050
PN2.5MPa
40	11/2	106	145	85	3		18		4-18	200		140	11
50	2	108	160	100	3		20		4-18	200		160	13
65	11/2	112	180	120	3		22		8-18	250		165	14
80	3	114	195	135	3		22		8-18	250		170	16
100	4	127	230	160	3		24		8-23	300		180	18
125	5	140	270	188	3		28		8-25	300		275	20
150	6	140	300	218	3		30		8-25		240	295	48
200	8	152	360	278	3		34		12-25		240	320	88
250	10	250	425	332	3		36		12-30		280	385	145
300	12	270	485	390	4		40		16-30		280	390	157
350	14	290	550	448	4		44		16-34		320	460	222
400	16	310	610	505	4		48		16-34		320	510	353
450	18	330	660	555	4		50		20-34		360	540	405
500	20	350	730	610	4		52		20-41		360	570	448
600	24	390	840	718	5		56		20-41		380	660	795

金豪閥門對貴公司的承渃

1、我公司對產品的質量實行三包；包質、包換、包修

2、合同簽定后，質量保證，按時交貨

3、客戶在訂貨中務必提供以下說明；

【1】結構長度【2】鏈接方式【3】公稱直徑【4】產品使用介質、溫度、壓力、參數等

4、尊敬的客戶，如有疑問，我公司一定會竭盡全力為您提供良好的服務
