A41H彈簧微啟封閉式安全閥

發布日期：2015-11-09 點擊數： A41H彈簧微啟封閉式安全閥

一、A41H彈簧微啟封閉式安全閥概述

A41H型適用于工作溫度≤300℃的石油氣、空氣、水等介質的設備或管路上。A41Y-P/R型適用于工作溫度≤200℃有腐蝕性介質的設備或管路上，作為超壓保護裝置。連接法蘭標準按JB/T……94/系列1。主要零部件材料

A41H的詳細信息

A41H型適用于工作溫度≤300℃的石油氣、空氣、水等介質的設備或管路上。A41Y-P/R型適用于工作溫度≤200℃有腐蝕性介質的設備或管路上，作為超壓保護裝置。連接法蘭標準按JB/T……94/系列1。

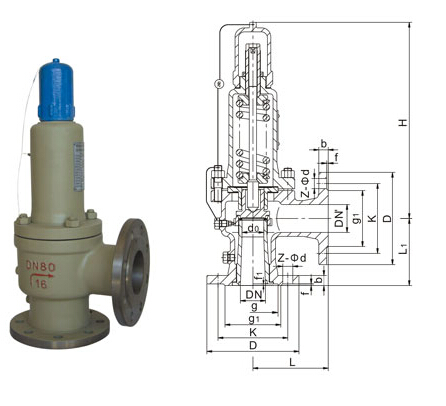

結構圖

二、A41H彈簧微啟封閉式安全閥用途；

A41H型彈簧微啟式高壓安全閥適用于工作溫度≤300℃的空氣、石油、水等介質的設備和管路上;A47H型彈簧微啟式高壓安全閥適于工作溫度≤350℃的蒸氣、空氣、水的設備和管路上。當設備和管路內壓力超過允許值時，A41H彈簧微啟式高壓安全閥將自動開啟，繼而全量排放；當壓力降低到規定值時，A41H型彈簧微啟式高壓安全閥會自動關閉，保證設備和管路的安全運行。

三、A41H彈簧微啟封閉式安全閥主要零部件材料：

NO	零件名稱	A41H-C/KA41Y-C材料	A41Y-P/KA41Y-P材料	A41Y-R/KA41Y-R材料
1	閥體	WCB	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
2	閥座	ZG2Cr13/1Cr18Ni9Ti	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
3	調節圈	ZG2Cr13/1Cr18Ni9Ti	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
4	閥瓣	2Cr13/1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
5	導向套	ZG2Cr13/1Cr18Ni9Ti	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
6	閥蓋	ZG230-450	ZG230-450	ZG230-450
7	彈簧	50CrVA	50CrVA包覆氟塑料	50CrVA包覆氟塑料
8	閥桿	2Cr13	2Cr13	1Cr18Ni12Mo2Ti
9	調整螺桿	45	2Cr13	2Cr13
10	保護罩	ZG200-400	ZG200-400	ZG200-400
	密封面材料	堆焊D507	堆焊Co基硬質合金

型號	公稱通徑	do	D	K	g	g1	b	f	f1	Z-?d	L	L1	H
A41H-16C A41Y-16P A41Y-16R KA41Y-16C KA41Y-16P	20	15	105	75		55	16	2		4-14	100	85	276
	25	20	115	85		65	16	2		4-14	100	85	276
	32	25	140	100		78	18	2		4-18	115	100	285
	40	32	150	110		85	18	3		4-18	120	110	292
	50	40	165	125		100	20	3		4-18	135	120	370
	65	50	185	145		120	20	3		4-18	140	130	375
	80	65	200	160		135	20	3		8-18	160	135	373
	100	80	220	180		155	22	3		8-18	170	160	513
	125	100	250	210		185	22	3		8-18	190	190	560
	150	125	285	240		210	24	3		8-23	205	195	570
	200	150	340	295		265	26	3		12-23	240	230	717
	250	200	405	355		320	30	3		12-26	350	320	940
	300	250	460	410		375	30	4		12-26	350	320	980
A41H-25 A41Y-25P A41Y-25R KA41Y-25 KA41Y-25P	20	15	105	75		55	16	2		4-14	100	85	276
	25	20	115	85		65	16	2		4-14	100	85	276
	32	25	140	100		78	18	2		4-18	115	100	285
	40	32	150	110		85	18	3		4-18	120	110	292
	50	40	165	125		100	20	3		4-18	135	120	370
	65	50	185	145		120	22	3		8-18	140	130	375
	80	65	200	160		135	24	3		8-18	160	135	373
	100	80	230	190		160	24	3		8-23	170	160	513
	125	100	270	220		188	28	3		8-26	190	190	560
	150	125	300	250		218	30	3		8-26	205	195	570
	200	150	360	310		278	34	3		12-26	240	230	717
	250	200	425	370		332	36	3		12-30	350	320	940
	300	250	485	430		390	40	4		16-30	350	320	980
A41H-40 A41Y-40P A41Y-40R KA41Y-40 KA41Y-40P	20	15	105	75	51	55	16	2	4	4-14	100	85	276
	25	20	115	85	58	65	16	2	4	4-14	100	85	276
	32	25	140	100	66	78	18	2	4	4-18	115	100	285
	40	32	150	110	76	85	18	3	4	4-18	120	110	292
	50	40	165	125	88	100	20	3	4	4-18	135	120	370
	65	50	185	145	110	120	22	3	4	8-18	140	130	375
	80	65	200	160	121	135	22	3	4	8-18	160	135	373
	100	80	235	190	150	160	24	3	4.5	8-23	170	160	513
	125	100	270	220	176	188	28	3	4.5	8-26	190	190	560
	150	125	300	250	204	218	30	3	4.5	8-26	205	195	570
	200	150	375	320	260	282	38	3	4.5	12-30	240	230	717
	250	200	450	385	313	345	42	3	4.5	12-34	350	320	940
	300	250	515	450	364	408	46	4	4.5	16-34	350	320	980

金豪閥門對貴公司的承諾

1、我公司對產品的質量實行三包；包質、包換、包修

2、合同簽定后，質量保證，按時交貨

3、客戶在訂貨中務必提供以下說明；

【1】結構長度【2】鏈接方式【3】公稱直徑【4】產品使用介質、溫度、壓力、參數等

4、尊敬的客戶，如有疑問，我公司一定會竭盡全力為您提供良好的服務。
