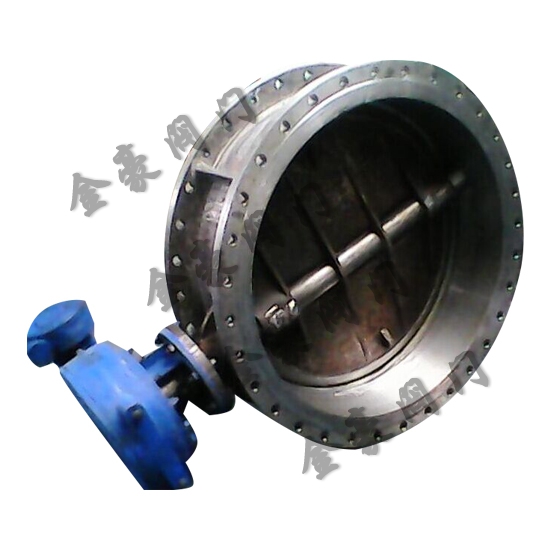

D343H多層次金屬硬密封蝶閥

發布日期：2015-11-26 點擊數： D343H多層次金屬硬密封蝶閥

一、 D343H多層次金屬硬密封蝶閥概述：

D343H多層次金屬硬密封蝶閥標準及閥門其它相關標準的規定，本產品由閥體、蝶板、密封圈、傳動機構等主要部件組成。其結構采用三維偏心原理設計，彈性密封和硬軟多層密封兼容的加工新工藝，使蝶閥在運行工作時，減少其扭矩力，達到省力，節能之功能。從而確保整體的抗腐蝕．耐高溫．,抗靡損的可靠性 D343H多層次金屬硬密封蝶閥適用于食品．醫藥．石油化工．電廠．鋼廠．工業環保水處理及高層建筑．供排水管道上作調節流量和截斷流體非常好裝置。

二、D343H多層次金屬硬密封蝶閥主要性能規范：

設計標準 :API609-83
法蘭連接尺寸:ANSI B 16.5
結構長度 :ANSI B 16.10-1992

壓力試驗: API 598-82

D343H美標法蘭蝶閥主要技術參數

公稱通徑	DN（mm）	830W	830L
公稱通徑	DN（mm）	2"～36"	2"～36"
公稱壓力	PN（Mpa）	150Lb	300Lb
試驗壓力	強度試驗	3.0	7.5
試驗壓力	密封試驗	2.2	5.5
適用介質	水、蒸汽、油品、海水等
適用溫度	-29℃～425℃

三、D343H多層次金屬硬密封蝶閥主要技術圖紙

主要技術圖紙

四、D343H多層次金屬硬密封蝶閥主要特點：

1、啟閉方便迅速、省力、流體阻力小，可以經常操作。

2、結構簡單，體積小，重量輕。

3、可以運送泥漿，在管道口積存液體少。

4、低壓下，可以實現良好的密封。

5、調節性能好。

五、D343H多層次金屬硬密封蝶閥主要外形連接尺寸：

公稱通徑 DN		結構長度L		外形尺寸（參考值）				連接（標準值）						參考重量Dt343H
公稱通徑 DN		結構長度L		H	Dt343H			PN0.6MPa			PN1.0MPa
mm	inch	短	長	H	H1	A1	B1	D	D1	z- d	D	D1	z- d
50	2	108	150	112	350	180	200	140	110	4-14	165	125	4-18	17
65	5/2	112	170	115	370	180	200	160	130	4-14	185	145	4-18	20
80	3	114	180	120	380	180	200	190	150	4-18	200	160	8-18	23
100	4	127	190	138	420	180	200	210	170	4-18	220	180	8-18	25
125	5	140	200	164	460	180	200	240	200	8-18	250	210	8-18	40
150	6	140	210	175	555	270	280	165	225	8-18	285	240	8-22	47
200	8	152	230	208	605	270	280	320	280	8-18	340	295	8-22	60
250	10	165	250	243	680	270	280	375	335	12-18	395	350	12-22	95
300	12	178	270	283	800	380	420	440	395	12-22	445	400	12-22	124
350	14	190	290	310	835	380	420	490	445	12-22	505	460	16-22	181
400	16	216	310	340	915	450	470	540	495	16-22	565	515	16-26	260
450	18	222	330	380	960	480	490	595	550	16-22	615	565	20-26	338
500	20	229	350	410	1020	480	490	645	600	20-22	670	620	20-26	360
600	24	267	390	470	1225	480	660	755	705	20-26	780	725	20-30	540
700	28	292	430	550	1355	640	660	860	810	24-26	895	840	24-30	580
800	32	318	470	640	1470	640	660	975	920	24-30	1015	950	24-33	845
900	36	330	510	710	1545	750	860	1075	1020	24-30	1115	1050	28-33	1050
1000	40	410	550	770	1795	850	860	1175	1120	28-30	1230	1160	28-36	1500
1200	48	470	630	890	1965	850	900	1405	1340	32-33	1455	1380	32-39	2000

六、D343H多層次金屬硬密封蝶閥主要零部件材料

零件名稱	材料
閥體	WCB、304、316、316SS、CF8M
蝶板	WCB、304、316、316SS、CF8M
閥桿	316、2Cr13、1Cr18Ni9Ti
密封圈	316、氟塑料
填料	柔性石墨、氟塑料

七、D343H多層次金屬硬密封蝶閥訂貨說明：
金豪閥門對貴公司的承渃

1、我公司對產品的質量實行三包；包質、包換、包修

2、合同簽定后，質量保證，按時交貨

3、客戶在訂貨中務必提供以下說明；

【1】結構長度【2】鏈接方式【3】公稱直徑【4】產品使用介質、溫度、壓力、參數等

4、尊敬的客戶，如有疑問，我公司一定會竭盡全力為您提供良好的服務
